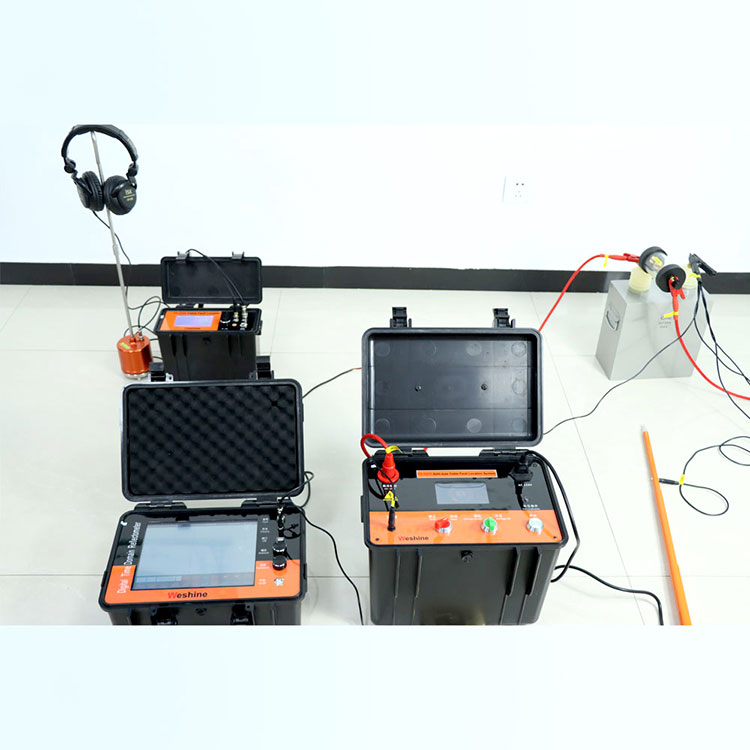

Bộ định vị lỗi cáp TDR: Nó hoạt động như thế nào và tại sao nó lại cần thiết để chẩn đoán cáp chính xác

Việc tìm kiếm lỗi trong cáp ngầm hoặc cáp có dây thường liên quan đến các phương pháp phá hủy như đào dọc theo toàn bộ chiều dài hoặc cắt cáp. Ngày nay,Bộ định vị lỗi cáp TDRthay đổi hoàn toàn điều này.Weshinecung cấp nâng caoBộ định vị lỗi cáp TDRgiải pháp xác định vị trí lỗi không phá hủy. Công nghệ cốt lõi dựa vào phép đo phản xạ miền thời gian, gửi xung năng lượng thấp xuống cáp và đo thời gian cần thiết để phản xạ từ sự cố.

Nguyên tắc làm việc

A Bộ định vị lỗi cáp TDRhoạt động giống như radar cho cáp. Nó phóng một xung điện áp thấp, thời gian ngắn vào cáp. Khi xung gặp sự thay đổi về trở kháng—chẳng hạn như hở mạch, đoản mạch hoặc nước xâm nhập—một phần của xung sẽ phản xạ trở lại. Thiết bị đo thời gian giữa việc gửi và nhận xung. Sử dụng vận tốc truyền sóng (Vp) đã biết cho loại cáp đó, nó tính toán khoảng cách đến điểm lỗi bằng công thức: Khoảng cách = (Vận tốc × Thời gian) / 2.

Tại sao không có thiệt hại xảy ra

Không giống như các máy thử điện thế cao nhấn mạnh vào khả năng cách nhiệt,Bộ định vị lỗi cáp TDRsử dụng mức năng lượng thấp hơn nhiều so với điện áp chịu được của cáp. Nó không yêu cầu bơm dòng điện cao hoặc làm đứt vỏ cáp. Phép đo mang tính thụ động xét từ góc độ của cáp—chỉ áp dụng một tín hiệu ngắn, công suất thấp.Weshinekỹ thuật đảm bảo rằng ngay cả dữ liệu nhạy cảm hoặc cáp truyền thông vẫn không bị tổn hại trong quá trình thử nghiệm.

Câu hỏi thường gặp về bộ định vị lỗi cáp TDR

Câu hỏi 1: Thiết bị định vị lỗi cáp TDR có thể tìm ra lỗi trên cáp đang mang điện không?

Trả lời:Vâng, nhiều hiện đạiBộ định vị lỗi cáp TDRcác đơn vị, bao gồm cả các đơn vị từWeshine, có bộ lọc tích hợp chặn tín hiệu nguồn 50/60 Hz. Điều này cho phép thử nghiệm trên cáp có điện áp thấp lên đến 400V AC hoặc DC mà không làm hỏng thiết bị hoặc cáp. Tuy nhiên, để đảm bảo an toàn và chính xác trên đường dây cao thế, cáp phải được ngắt điện.

Câu hỏi 2: Máy định vị lỗi cáp TDR có thể xác định những loại lỗi cáp nào mà không cần cắt cáp?

Trả lời: A Bộ định vị lỗi cáp TDRcó thể xác định các mạch hở, ngắn mạch, mối nối, sự xâm nhập của nước hoặc hơi ẩm, các phần bị dập và các kết nối bị ăn mòn. Dạng sóng phản xạ hiển thị độ lệch hướng xuống đối với sự cố ngắn và độ lệch hướng lên đối với sự cố hở. Nó không thể đo các sự cố điện trở có điện trở rất cao (trên vài trăm ohm) nếu không có các phụ kiện bổ sung như bộ lọc phản xạ hồ quang điện áp cao, nhưng các sự cố điện trở thấp tiêu chuẩn có thể dễ dàng xác định được.

Câu hỏi 3: Máy định vị lỗi cáp TDR có độ chính xác như thế nào đối với cáp dài trên 1 km?

Trả lời:Độ chính xác phụ thuộc vào cài đặt tốc độ truyền (Vp) và độ chính xác cơ sở thời gian của thiết bị. Các đơn vị chất lượng cao nhưWeshine Bộ định vị lỗi cáp TDRđạt được ±1% phạm vi hoặc ±0,5 mét, tùy theo giá trị nào lớn hơn. Đối với cáp 2 km, điều này có nghĩa là sai số trong phạm vi 20 mét. Độ chính xác được cải thiện nhờ hiệu chuẩn Vp thích hợp bằng cách sử dụng chiều dài cáp đã biết. Các yếu tố môi trường như nhiệt độ và độ cũ của cáp có thể ảnh hưởng đôi chút đến Vp, do đó nên hiệu chuẩn lại cho các phép đo quan trọng.

Ví dụ ứng dụng thực tế

Để đo khoảng cách sự cố, người vận hành kết nốiBộ định vị lỗi cáp TDRđến một dây dẫn duy nhất và tấm chắn hoặc mặt đất. Thiết bị tự động gửi xung và hiển thị dạng sóng phản xạ. Khoảng cách đến lỗi được đọc trực tiếp trên màn hình.Weshinecác mô hình bao gồm tự động hiệu chỉnh bằng một nút bấm và nhận dạng loại lỗi, giảm lỗi của người dùng và thời gian kiểm tra.
