Hệ thống kiểm tra Hipot AC miễn phí phóng điện một phần 100kV

Hệ thống thử nghiệm Hipot AC không phóng điện cục bộ 100kV là giải pháp thử nghiệm điện áp cao chuyên nghiệp được phát triển để thử nghiệm điện áp chịu đựng AC và phát hiện phóng điện cục bộ của máy biến áp, thiết bị đóng cắt, chất cách điện, dây cáp, ống lót, thiết bị GIS và các thiết bị điện khác.

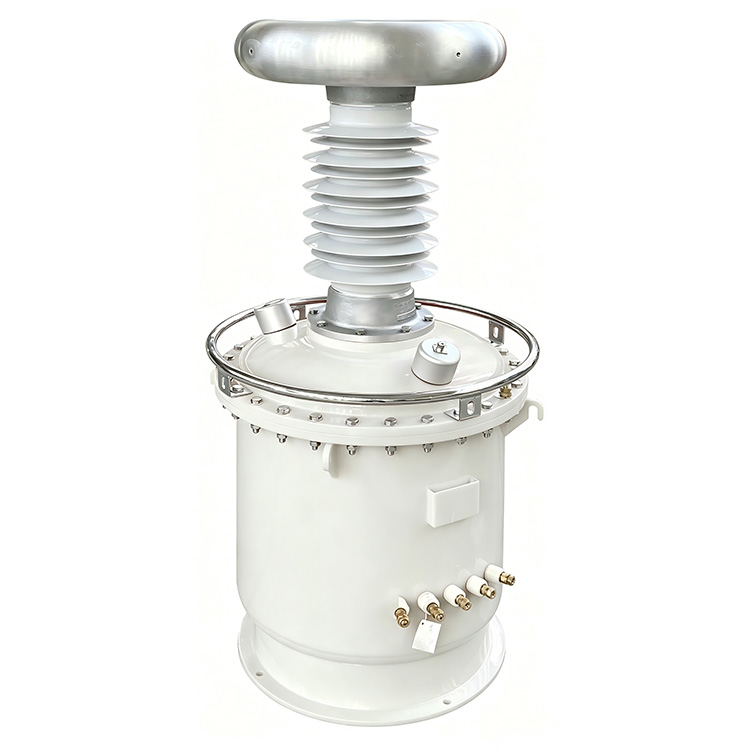

Hệ thống sử dụng máy biến áp thử nghiệm cách điện bằng khí SF6 thay vì cấu trúc ngâm trong dầu truyền thống, loại bỏ nguy cơ ô nhiễm dầu đồng thời giảm đáng kể trọng lượng thiết bị từ 20% đến 60%. Máy biến áp này có khả năng cách điện vượt trội và phóng điện cục bộ cực thấp, đạt mức PD 3pC. Toàn bộ hệ thống giữ tổng lượng phóng điện cục bộ không cao hơn 5pC khi chạy ở điện áp định mức.

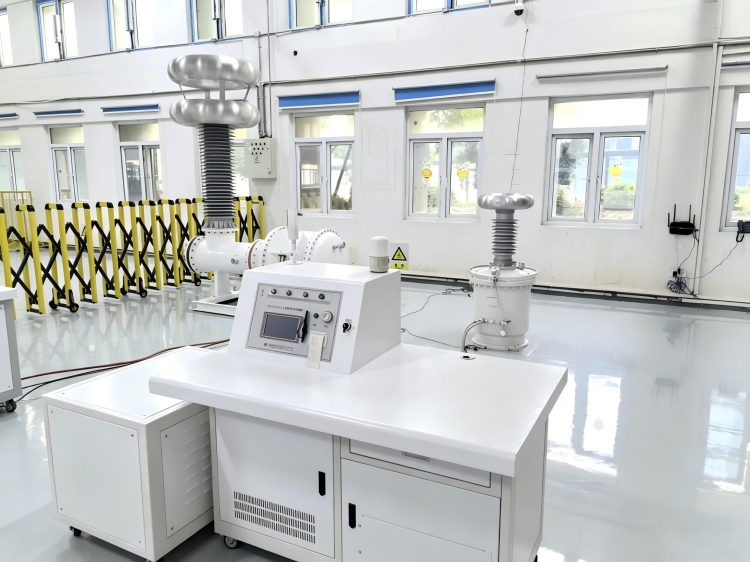

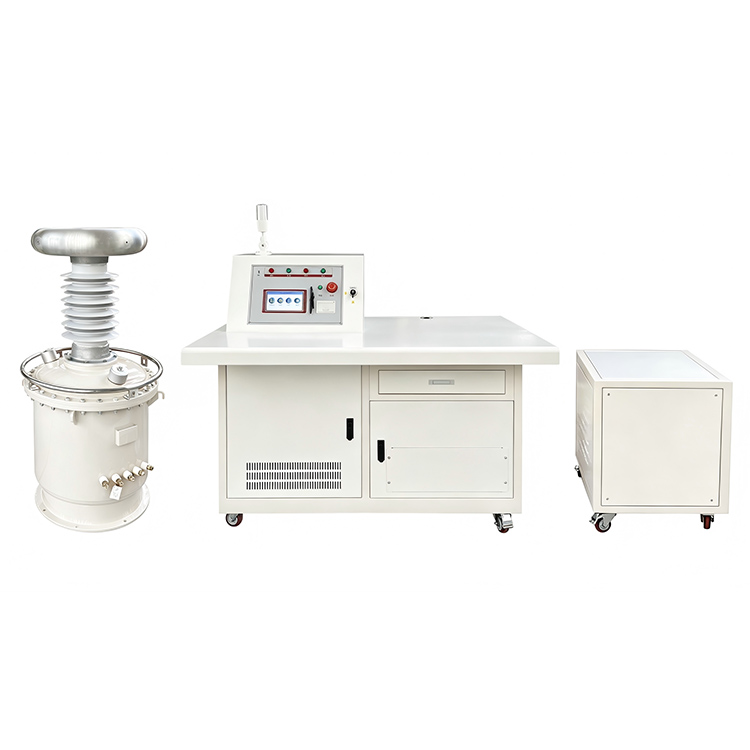

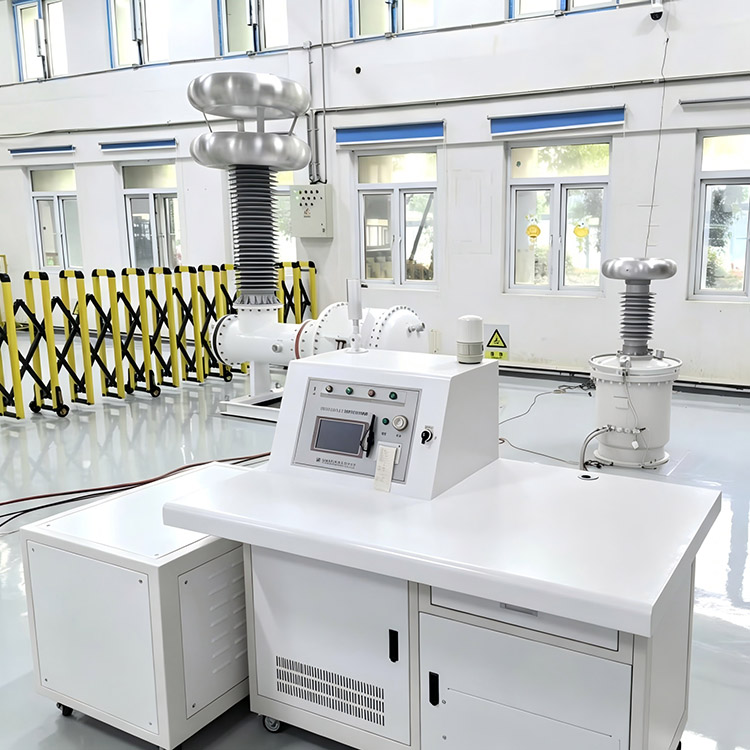

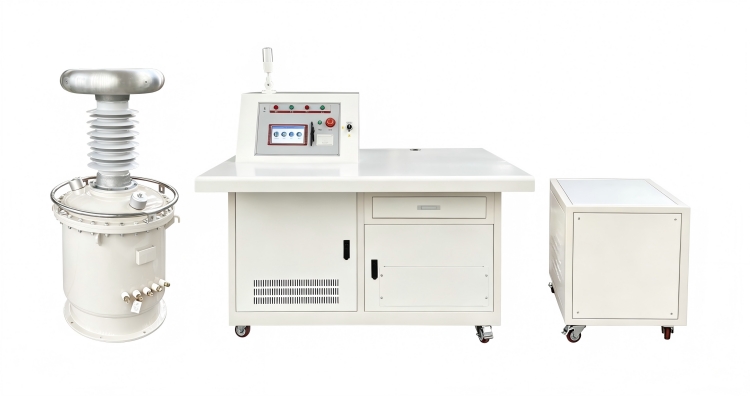

Hệ thống thử nghiệm tích hợp hoàn chỉnh này được lắp ráp với máy biến áp thử nghiệm điện áp cao, tụ điện ghép nối, lò phản ứng giới hạn dòng điện áp cao, lò phản ứng bù điện áp thấp, máy biến áp cách ly, bảng điều khiển vận hành tự động cũng như tủ bù. Cấu trúc bù điện áp thấp tích hợp của nó có thể giảm mức tiêu thụ dòng điện đầu vào tối đa 60% một cách hiệu quả, giúp nâng cao hiệu quả sử dụng năng lượng và cắt giảm chi phí vận hành hàng ngày.

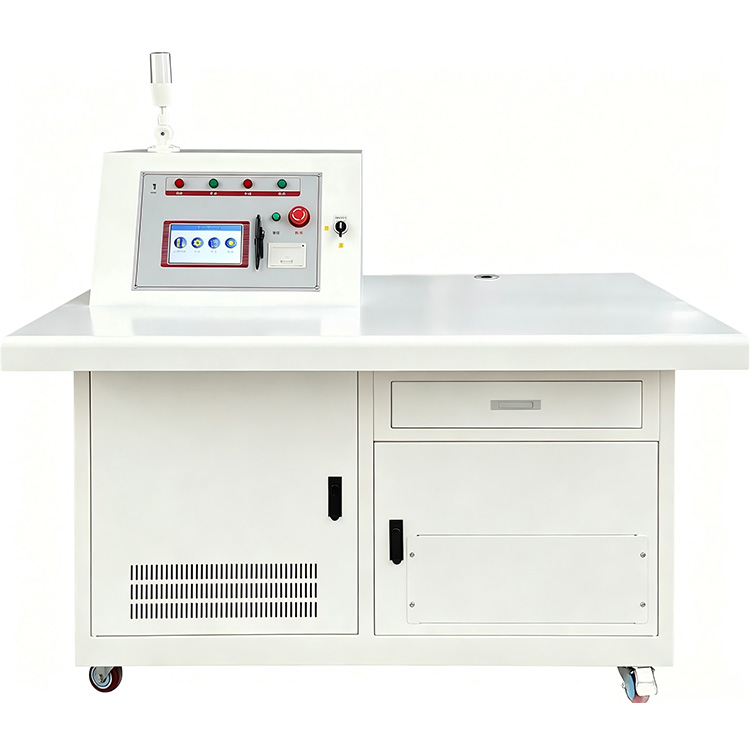

Được trang bị bảng điều khiển màn hình cảm ứng màu 7 inch, hệ thống hỗ trợ cả chế độ kiểm tra tự động và thủ công. Người dùng có thể cấu hình độc lập tối đa năm giai đoạn điện áp, tốc độ tăng điện áp và thời gian thử nghiệm chịu đựng. Các chức năng kiểm tra tự động bao gồm tăng điện áp, chuyển mạch bù, định thời gian, giảm điện áp, lưu trữ dữ liệu và in báo cáo, cải thiện đáng kể hiệu quả kiểm tra và độ lặp lại.

Được thiết kế cho các phòng thí nghiệm điện áp cao và các ứng dụng thử nghiệm hiện trường, hệ thống này cung cấp đầu ra hình sin ổn định với độ méo dạng sóng dưới 5%, độ ồn vận hành thấp và khả năng bảo vệ đáng tin cậy chống lại các điều kiện quá điện áp và quá dòng. Thiết kế có thể mở rộng cho phép các hệ thống tương tự trong dòng sản phẩm đạt được mức điện áp lên tới 1200kV cho các ứng dụng thử nghiệm điện áp siêu cao.

Hướng dẫn sản phẩm

Hệ thống hoạt động như thế nào

Hệ thống thử nghiệm Hipot AC không phóng điện cục bộ 100kV tạo ra đầu ra tần số nguồn điện áp cao ổn định thông qua máy biến áp thử nghiệm cách điện SF6. Trong quá trình thử nghiệm, tụ điện ghép nối và mạch đo liên tục giám sát hoạt động phóng điện cục bộ trong khi hệ thống điều khiển tự động quản lý các quá trình tăng, giữ và giảm điện áp.

Lò phản ứng bù điện áp thấp có tác dụng cắt giảm dòng điện đầu vào cần thiết, mang lại hiệu quả sử dụng năng lượng tốt hơn và giảm bớt gánh nặng tải của nguồn điện được kết nối. Toàn bộ hệ thống có khả năng thực hiện đồng thời thử nghiệm điện áp chịu đựng và đo phóng điện cục bộ, do đó người dùng có thể tiến hành đánh giá kỹ lưỡng về hiệu suất cách điện của tất cả các loại thiết bị điện áp cao.

Đặc trưng

1, Thiết kế máy biến áp cách điện bằng khí SF6 không bị nhiễm dầu

2, Mức phóng điện cục bộ tổng thể 5pC

3, Mức phóng điện cục bộ của máy biến áp 3pC

4, Điện áp đầu ra định mức lên tới 100kV

5, Bù công suất phản kháng làm giảm dòng điện nguồn tới 60%

6, Chế độ kiểm tra tự động và thủ công

7, Cài đặt thời gian và điện áp lập trình năm giai đoạn

8, Tốc độ tăng điện áp có thể điều chỉnh từ 0,5kV/s đến 2,5kV/s

9, Tự động chuyển mạch bù và điều chỉnh điện áp

10, Chức năng in và lưu trữ dữ liệu lịch sử

11, Đo điện áp có độ chính xác cao

12, Đầu ra sóng hình sin ổn định với độ méo 5%

13, Hoạt động có độ ồn thấp ≤65dB

14, Bảo vệ quá áp và quá dòng toàn diện

15, Thích hợp để thử nghiệm phóng điện một phần và điện áp chịu được AC

Trường ứng dụng

1、Các công ty điện lực

Được sử dụng để kiểm tra cách điện định kỳ và đánh giá phóng điện cục bộ của máy biến áp, thiết bị đóng cắt, thiết bị GIS, dây cáp và thiết bị trạm biến áp.

2, Phòng thí nghiệm điện áp cao

Thích hợp cho thử nghiệm điển hình, thử nghiệm nghiệm thu tại nhà máy và các dự án nghiên cứu yêu cầu hiệu suất phóng điện cục bộ cực thấp.

3、Nhà sản xuất máy biến áp

Được sử dụng để kiểm soát chất lượng, xác minh cách điện và thử nghiệm cuối cùng tại nhà máy đối với máy biến áp điện và phân phối.

4、Trường đại học và viện nghiên cứu

Hỗ trợ giáo dục kỹ thuật điện áp cao, nghiên cứu cách điện và các dự án thử nghiệm điện tiên tiến.

5, Doanh nghiệp công nghiệp và khai thác mỏ

Cung cấp thử nghiệm bảo trì phòng ngừa và đánh giá tình trạng cách điện cho các thiết bị điện quan trọng.

Các hạng mục kiểm tra điển hình

1, Kiểm tra điện áp chịu được máy biến áp AC

2、Thử nghiệm phóng điện một phần của GIS

3, Kiểm tra thiết bị đóng cắt điện áp cao

4, Kiểm tra cách điện cáp điện

5, Kiểm tra chất cách điện và ống lót

6, Kiểm tra nghiệm thu nhà máy thiết bị điện

7, Nghiên cứu phòng thí nghiệm điện áp cao

8, Chương trình bảo trì phòng ngừa

Ưu điểm của Weshine

Weshine Electric tập trung phát triển và sản xuất thiết bị kiểm tra điện áp cao cũng như hệ thống đo phóng điện cục bộ. Các thiết bị kiểm tra điện áp chịu đựng AC của chúng tôi có cách điện bằng khí SF6 có đầu ra phóng điện cục bộ cực thấp, vận hành tự động thông minh, công nghệ bù tiết kiệm điện và các mô-đun bảo vệ an toàn đáng tin cậy. Được xây dựng để xử lý các nhiệm vụ kiểm tra nghiêm ngặt cả trong phòng thí nghiệm và môi trường làm việc tại chỗ, tất cả các giải pháp từ Weshine đều hỗ trợ khách hàng thực hiện kiểm tra hiệu suất cách điện chính xác, đáp ứng các tiêu chuẩn ngành liên quan và duy trì hoạt động ổn định lâu dài của thiết bị điện áp cao.

Hệ thống kiểm tra Hipot AC không phóng điện cục bộ 100kV của chúng tôi có thể đáp ứng đầy đủ mọi nhu cầu kiểm tra cách điện điện áp cao và giám sát phóng điện cục bộ của bạn. Vui lòng liên hệ với nhóm của chúng tôi bất kỳ lúc nào để có các giải pháp tùy chỉnh, dữ liệu kỹ thuật chi tiết và báo giá cạnh tranh.
