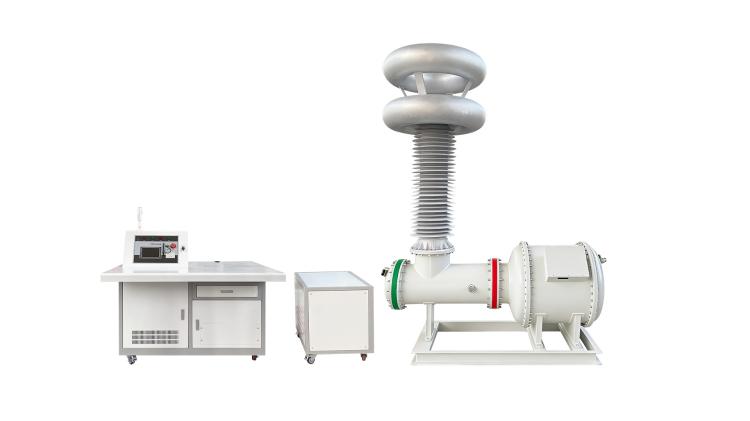

Hệ thống kiểm tra điện áp chịu được điện áp AC miễn phí phóng điện một phần

Sử dụng công nghệ máy biến áp cách điện bằng khí SF6 tiên tiến, Hệ thống kiểm tra điện áp chịu đựng AC không phóng điện cục bộ cung cấp đầu ra 250kV ổn định với mức phóng điện cục bộ tổng thể là 5pC. Với tính năng điều khiển tự động thông minh, bù công suất phản kháng, vận hành ít tiếng ồn và chức năng bảo vệ toàn diện, đây là thiết bị lý tưởng cho các công ty điện lực, doanh nghiệp công nghiệp, trường đại học, viện nghiên cứu và phòng thí nghiệm điện áp cao.

Khi các ngành công nghiệp điện tiếp tục nâng cao các tiêu chuẩn về kiểm tra cách điện và phát hiện phóng điện cục bộ vi mô, thiết bị thử nghiệm này được phát triển để phù hợp với nhu cầu thị trường như vậy. Không giống như các máy biến áp thử nghiệm đổ đầy dầu thông thường, cách điện SF6 loại bỏ nguy cơ tràn dầu và ô nhiễm, đồng thời giảm trọng lượng tổng thể của thiết bị từ 20% đến 60% để vận chuyển và bố trí dễ dàng hơn.

Tất cả những màn trình diễn đáng tin cậy này đều được hỗ trợ bởi sức mạnh sản xuất chuyên nghiệp. Weshine® là một nhà máy công nghệ cao hiện đại chuyên nghiên cứu và phát triển, sản xuất, kinh doanh và dịch vụ các thiết bị và dụng cụ thử nghiệm tự động hóa hệ thống điện. Các sản phẩm được bán trên toàn thế giới và nhận được phản hồi tích cực từ nhiều khách hàng.

Hiệu suất

Hệ thống kiểm tra điện áp chịu đựng AC không phóng điện cục bộ sử dụng máy biến áp cách điện bằng khí SF6 để duy trì đầu ra 250kV ổn định, hạn chế phóng điện cục bộ toàn bộ ở mức 5pC. Điều khiển tự động thông minh, bù công suất phản kháng, độ ồn thấp và bảo vệ an toàn nhiều lớp khiến nó trở thành lựa chọn thiết thực cho các nhà máy điện, khách hàng công nghiệp, trường đại học và phòng thí nghiệm nghiên cứu.

Chỉ số phóng điện cục bộ của toàn bộ máy đạt 5pC và máy biến áp SF6 tích hợp chỉ tạo ra phóng điện cục bộ 3pC dưới điện áp định mức. Hiệu suất cách điện tuyệt vời như vậy khiến nó trở nên lý tưởng cho việc kiểm tra phóng điện cục bộ, kiểm tra nghiệm thu tại nhà máy, xác minh cách điện và các nhiệm vụ nghiên cứu điện áp cao khác nhau.

Kết cấu

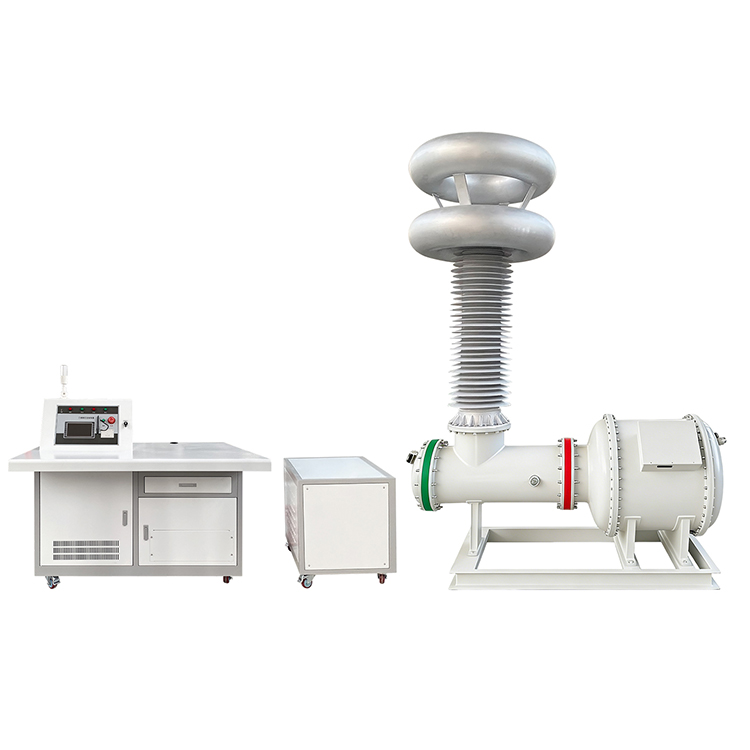

Gói hoàn chỉnh bao gồm máy biến áp thử nghiệm cách điện SF6, tụ điện ghép nối, lò phản ứng giới hạn dòng điện cao áp, lò phản ứng bù điện áp thấp, máy biến áp cách ly và tủ điều khiển hoàn toàn tự động. Công nghệ bù điện áp thấp giúp giảm mức tiêu thụ điện năng đầu vào tới 60%, giúp tăng đáng kể hiệu quả kiểm tra và giảm yêu cầu cung cấp điện.

Điều khiển

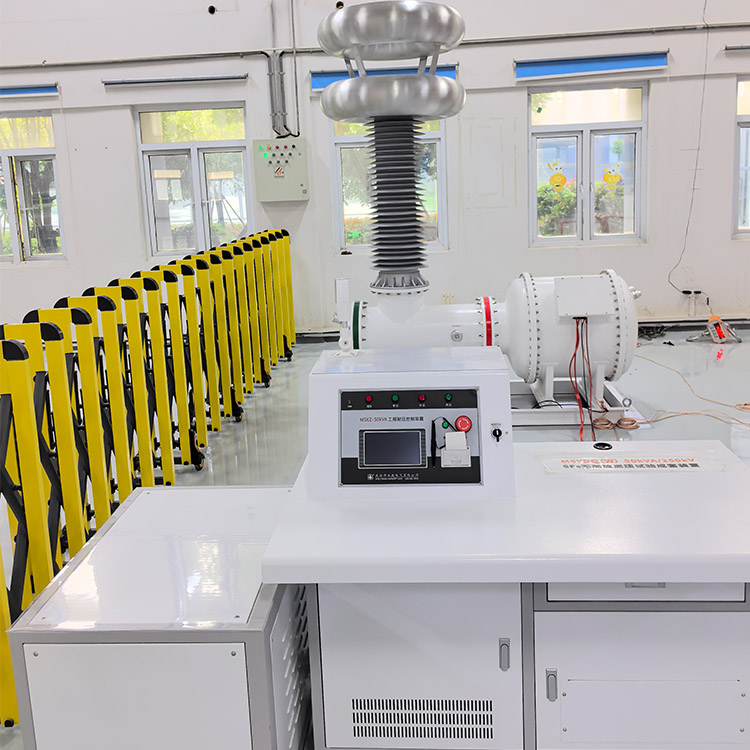

Hệ thống kiểm tra điện áp chịu đựng AC không phóng điện một phần được trang bị bộ điều khiển màn hình cảm ứng màu 7 inch hỗ trợ cả chế độ vận hành tự động và thủ công. Người vận hành có thể thiết lập năm phân đoạn điện áp riêng biệt, điều chỉnh tốc độ tăng tốc và thời gian giữ một cách thoải mái. Các chức năng tự động bao gồm nâng điện áp, chuyển mạch bù, định thời gian, giảm áp sau khi kiểm tra, lưu trữ dữ liệu, tra cứu hồ sơ và in báo cáo kiểm tra.

Sự an toàn

Để đảm bảo hoạt động ổn định và an toàn, thiết bị tạo ra điện áp sóng hình sin mượt mà với độ méo dạng sóng dưới 5% và độ ồn khi chạy dưới 65dB. Cơ chế bảo vệ quá áp và quá dòng được trang bị đầy đủ. Khung mô-đun của nó hỗ trợ các nâng cấp sau này, có thể mở rộng để thử nghiệm điện áp cực cao lên tới 1200kV.

Đặc trưng

1, Công nghệ biến áp cách điện bằng khí SF6

2, Thiết kế không dầu, không gây ô nhiễm môi trường

3, Mức phóng điện một phần của hệ thống hoàn chỉnh ≤5pC

4, Mức phóng điện cục bộ của máy biến áp 3pC

5, Điện áp đầu ra định mức lên tới 250kV

6, Công suất định mức 50kVA

7, Bù công suất phản kháng giúp giảm dòng điện đầu vào tới 60%

8, Chế độ kiểm tra tự động và thủ công

9, Cài đặt thời gian và điện áp lập trình năm giai đoạn

10, Tốc độ tăng điện áp có thể điều chỉnh

11, Điều chỉnh điện áp thông minh và chuyển mạch bù

12, Lưu trữ dữ liệu lịch sử và in báo cáo

13, Đầu ra sóng hình sin ổn định với độ méo 5%

14, Tiếng ồn hoạt động thấp ≤65dB

15, Bảo vệ quá áp cao áp

16, Bảo vệ quá dòng đuôi

17, Thích hợp để thử nghiệm phóng điện một phần và điện áp chịu được AC

Ứng dụng

1, Kiểm tra điện áp chịu được máy biến áp AC

2、Thử nghiệm phóng điện một phần của GIS

3, Kiểm tra cách điện thiết bị đóng cắt

4, Kiểm tra cáp điện áp cao

5, Kiểm tra ống lót

6, Kiểm tra chất cách điện

7, Kiểm tra chấp nhận tại nhà máy (FAT)

8, Thử nghiệm trong phòng thí nghiệm điện áp cao

9, Kiểm tra loại thiết bị điện

10、Chương trình bảo trì phòng ngừa

Ưu điểm của Weshine

Weshine Electric là nhà sản xuất chuyên nghiệp về thiết bị kiểm tra điện áp cao và hệ thống đo phóng điện cục bộ. Hệ thống kiểm tra điện áp chịu đựng AC không phóng điện một phần dòng VS-W của chúng tôi kết hợp công nghệ cách điện SF6 tiên tiến, hiệu suất phóng điện cục bộ cực thấp, tự động hóa thông minh và bảo vệ an toàn đáng tin cậy. Được thiết kế cho các ứng dụng có yêu cầu cao trong phòng thí nghiệm và hiện trường, các giải pháp Weshine giúp khách hàng cải thiện độ chính xác của thử nghiệm, đảm bảo tuân thủ quy định và nâng cao độ tin cậy lâu dài của thiết bị.
