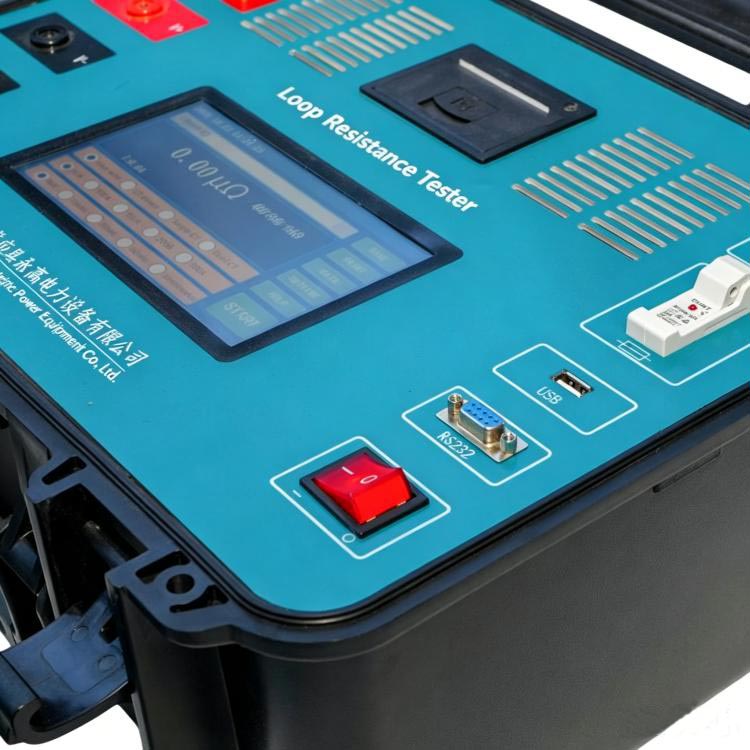

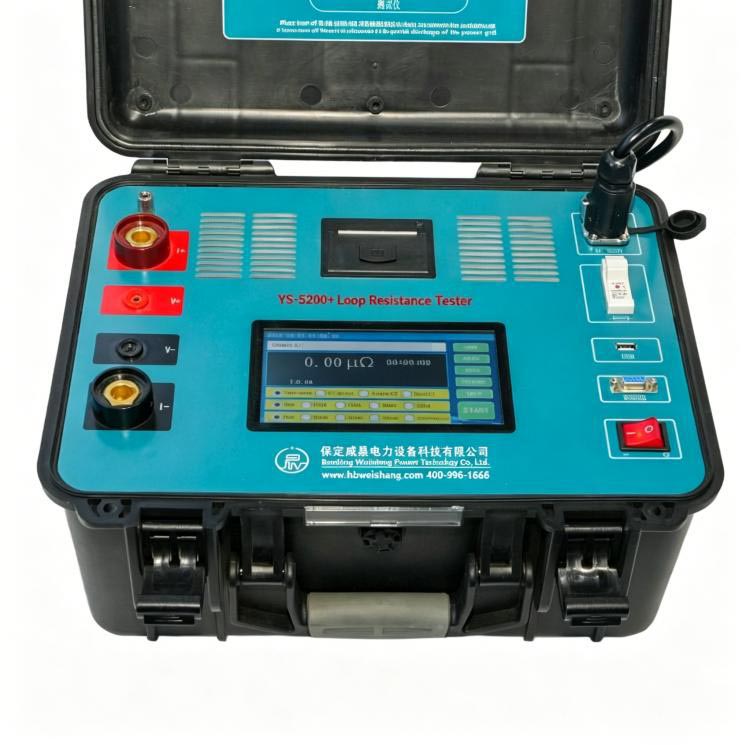

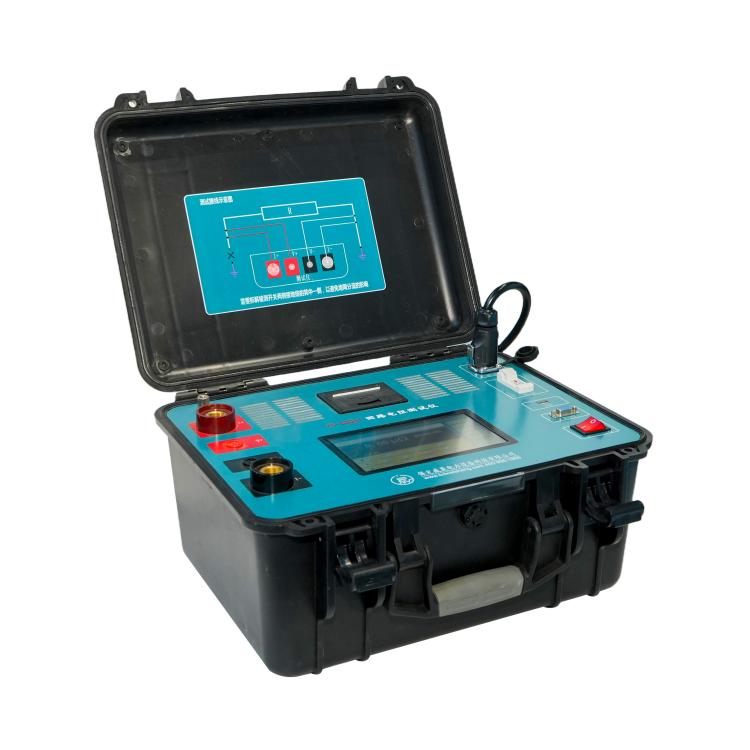

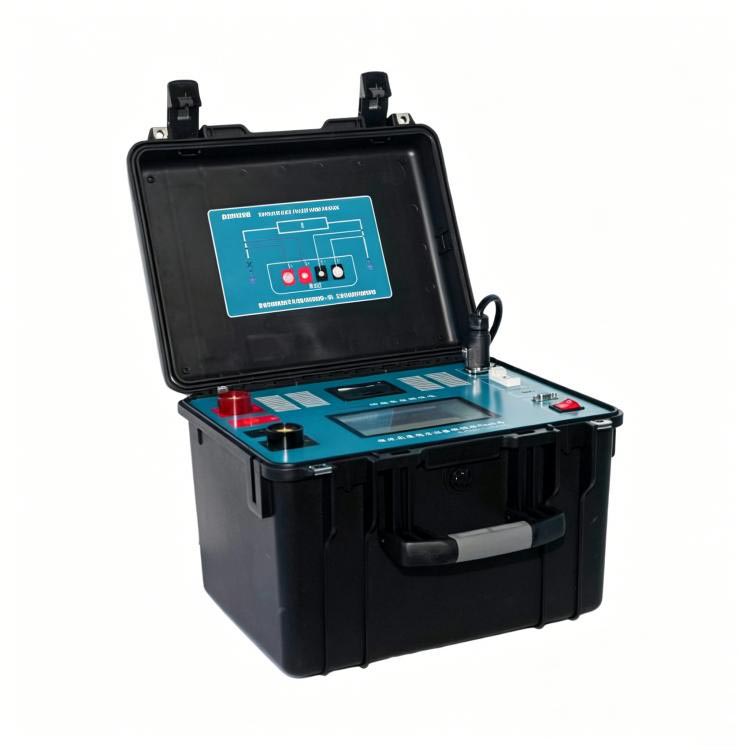

Máy kiểm tra điện trở mạch thông minh để bàn 300A

Bộ kiểm tra điện trở mạch thông minh dành cho máy tính để bàn 300A bền bỉ do Weshine, một nhà sản xuất và nhà cung cấp chuyên nghiệp ở Trung Quốc cung cấp, cung cấp số đọc micro-ohm chính xác trên cầu dao, cầu dao cách ly, công tắc nối đất và khớp nối thanh cái, ngay cả khi dòng điện chạy qua các vòng đơn hoặc nhiều nhánh song song.

Chúng tôi đã chế tạo thiết bị này theo tiêu chuẩn thử nghiệm bốn dây DL/T845.4-2019 và IEC, hoàn toàn đáp ứng nhu cầu của ngành về phát hiện điện trở dòng điện cao.

Bên trong máy là nguồn dòng không đổi công suất cao kết hợp với phần cứng cảm biến dòng điện đa kênh. Cấu trúc này giữ cho dòng điện đầu ra ổn định và lấy mẫu điện áp chính xác, ngay cả khi làm việc cùng với lưới nối đất song song phức tạp. Đây là lý do chính khiến các nhà thầu kỹ thuật thường xuyên đặt hàng số lượng lớn cho mẫu này.

Nguyên tắc đo lường cốt lõi

Máy kiểm tra điện trở mạch thông minh dành cho máy tính để bàn 300A dựa trên hai mô-đun chức năng cốt lõi:

1. Sản lượng dòng điện cao không đổi có thể điều chỉnh: 50A–300A

2. Cảm biến kẹp DC không dây: chụp dòng điện 0 ~ ± 600A

Nó tính toán điện trở tiếp xúc thực tế dựa trên Định luật Ohm: R = V / I₀

V = sụt áp được phát hiện trên các điểm tiếp xúc

I₀ = dòng điện thực đi qua nhánh được thử nghiệm

Các chế độ kiểm tra thông minh (Đổi mới cốt lõi)

Weshine Electric tích hợp bốn chế độ thử nghiệm nâng cao để hỗ trợ các điều kiện hiện trường khác nhau:

1. Chế độ kháng mạch truyền thống

Người dùng cần ngắt kết nối một bên của mạng nối đất để bỏ qua nhiễu dòng điện song song. Máy kiểm tra cung cấp dòng điện lên tới 300A DC và đọc dữ liệu sụt áp. Chế độ này đạt được độ chính xác cao nhất và hoạt động tốt cho các địa điểm bảo trì theo kế hoạch.

2. Chế độ đo trực tiếp kẹp

Không cần phải tháo rời các kết nối nối đất. Kẹp không dây theo dõi dòng điện nhánh I₀ theo thời gian thực, sau đó máy tự động tính toán điện trở với R=V/I₀. Điểm nổi bật: Không cần tháo rời, kiểm tra hiện trường nhanh hơn, an toàn hơn cho việc bảo trì khu vực sinh sống.

3. Chế độ Shunt một mặt

Thích hợp cho các bố trí nối đất song song như nối đất tủ và lưới nối đất phân tán. Kẹp đo dòng điện nhánh song song I₂ và thiết bị tính ra dòng điện thử nghiệm hiệu quả với I₀=I₁−I₂ trước khi tính toán điện trở. Nó sửa các lỗi về độ chính xác do dòng điện song song một phần gây ra.

4. Chế độ Shunt hai mặt

Đối với lưới nối đất lớn có dòng điện phân chia hai chiều trong trạm biến áp. Hai kẹp thu thập dòng điện nhánh I21 và I22, hệ thống tính toán I₀=I₁−I21−I22 để có được dữ liệu điện trở thực cho mạng nhiều nhánh.

Thiết kế hệ thống kẹp và an toàn

Các kẹp không dây phù hợp có thể tự động xác định hướng dòng điện DC.

Thông số kỹ thuật kẹp chìa khóa:

1, Phạm vi kiểm tra DC: 0 đến ±600A

2, Phải căn chỉnh đúng hướng dòng điện để có dữ liệu chính xác

3, Chức năng hiệu chuẩn tích hợp để bù đắp độ lệch đo

Nhắc nhở an toàn vận hành:

1 、 Không vận hành kẹp vượt quá phạm vi đo của nó để tránh hư hỏng phần cứng

2 、 Lắp kẹp theo dấu hướng hiện tại để ổn định số đọc

3、Chạy hiệu chuẩn thường xuyên để giảm lỗi dữ liệu

Hướng dẫn vận hành từng bước

Trình kiểm tra máy tính để bàn này tuân theo quy trình kiểm tra hiện trường tiêu chuẩn cho các tình huống có cường độ dòng điện cao.

Bước 1: Chuẩn bị hệ thống

Xác nhận rằng thiết bị đã tắt nguồn hoàn toàn, quá trình nối đất đã hoàn tất và pin kẹp đã được sạc đầy. Khách hàng mua sắm số lượng lớn có thể nhận được sổ tay hướng dẫn vận hành đầy đủ cùng với lô hàng.

Bước 2: Cấu hình nối dây

I+ và I- nối vào hai đầu của mạch thử nghiệm; V+ và V- gắn vào các điểm lấy mẫu điện áp bên trong. Luôn đặt đầu dò điện áp bên trong vòng dòng điện để loại trừ nhiễu điện trở của dây.

Bước 3: Lựa chọn chế độ

Chọn một chế độ kiểm tra: chế độ tháo truyền thống, chế độ kẹp trực tiếp, chế độ shunt đơn hoặc chế độ shunt kép. Sau đó đặt dòng điện đầu ra (50A–300A) và thời lượng thử nghiệm (Nhanh / 10 giây / 30 giây / 60 giây / Liên tục).

Bước 4: Quá trình đo lường

Máy chạy tăng tốc dòng điện, kiểm soát độ ổn định, thu thập dòng điện theo thời gian thực, lấy mẫu điện áp, tính toán điện trở và bù nhiệt độ tự động mà không cần điều chỉnh thủ công.

Bước 5: Hiển thị kết quả

Màn hình hiển thị tổng dòng I₁, dòng kẹp nhánh (I₂ / I21 / I22), giá trị điện trở tính bằng micro-ohms, thời gian thử nghiệm và trạng thái ổn định.

Bước 6: Quản lý dữ liệu

Người vận hành có thể lưu nhật ký kiểm tra vào bộ nhớ cục bộ, xuất bản ghi qua ổ USB FAT32, in báo cáo bằng mô-đun in tùy chọn và xem lại dữ liệu kiểm tra lịch sử bất kỳ lúc nào.

Kịch bản ứng dụng

Máy kiểm tra điện trở mạch thông minh dành cho máy tính để bàn 300A này xử lý các nhiệm vụ phát hiện điện trở trong các điều kiện nối đất phức tạp và nhiễu điện từ mạnh, được người mua từ các lĩnh vực này áp dụng rộng rãi:

1, Trạm biến áp lớn

2、Nhà máy phát điện

3,Hệ thống thiết bị đóng cắt công nghiệp

4, Cơ sở truyền tải điện áp cao

5, Mạng lưới nối đất

Hệ thống hoạt động đáng tin cậy theo:

1, nhiễu điện từ mạnh

2, Phân phối dòng điện song song

3, Truy cập ngắt kết nối hạn chế

4, Hoạt động bảo trì liên tục

Sử dụng thử nghiệm điển hình

1, Kiểm tra điện trở tiếp xúc của máy cắt điện áp cao

2、Kiểm tra lỗi lưới nối đất trạm biến áp

3, Phát hiện điện trở của các khớp nối thanh cái

4、Bảo trì định kỳ tủ chuyển mạch GIS/AIS

5, Kiểm tra chất lượng nhà máy đối với thiết bị điện nhà máy điện

6, Phân tích hệ thống mặt đất cho mạng truyền tải

7、Khắc phục sự cố hệ thống phân phối điện công nghiệp

Ưu điểm của Weshine

Chúng tôi đã chế tạo Máy kiểm tra điện trở mạch thông minh để bàn 300A với kiến ​​trúc đo đa chế độ để giải quyết các vấn đề nối đất phức tạp và dòng điện song song phức tạp trong các hệ thống điện hiện đại. Thử nghiệm không tháo rời kẹp không dây giúp giảm thời gian ngừng hoạt động bảo trì và cải thiện đáng kể độ an toàn tại địa điểm, điều này khiến nhiều nhà cung cấp dịch vụ điện ký hợp đồng cung cấp dài hạn với chúng tôi.

Thuật toán tính toán dòng điện theo thời gian thực đa kênh đảm bảo giá trị điện trở chính xác ngay cả trong môi trường nối đất song song. Dòng điện đầu ra lớn 300A nhanh chóng phá vỡ các lớp oxit trên bề mặt tiếp xúc cũ, mang lại kết quả kiểm tra đáng tin cậy hơn đối với các mối nối dẫn điện bị mòn. Bộ điều khiển nhiệt thông minh tích hợp giúp thiết bị ổn định dưới tải làm việc dòng điện cao trong thời gian dài.

Ưu điểm về kiểu dáng công nghiệp thân thiện với người sử dụng dành cho người mua:

1, Hoạt động thông minh đa chế độ

2, Hiển thị dữ liệu hiện tại theo thời gian thực trực quan

3, Tập hợp đầy đủ các chức năng bảo vệ an toàn tự động

4, Lưu trữ và xuất dữ liệu có cấu trúc

Hãy liên hệ ngay với nhóm bán hàng của chúng tôi để nhận báo giá tùy chỉnh và các tệp thông số kỹ thuật hoàn chỉnh cho việc mua sắm dự án của bạn.
