Máy kiểm tra cách điện 5000V

Weshine® đã phát minh ra Máy kiểm tra cách điện 5000V có chứng chỉ CE, chất lượng và độ chính xác cao, Được phát minh và sản xuất theo tiêu chuẩn quốc gia, có sẵn giải pháp kiểm tra điện hoàn chỉnh. Hãy liên hệ với chúng tôi để biết thêm thông tin chi tiết về Máy kiểm tra cách điện 500V của Weshine!

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

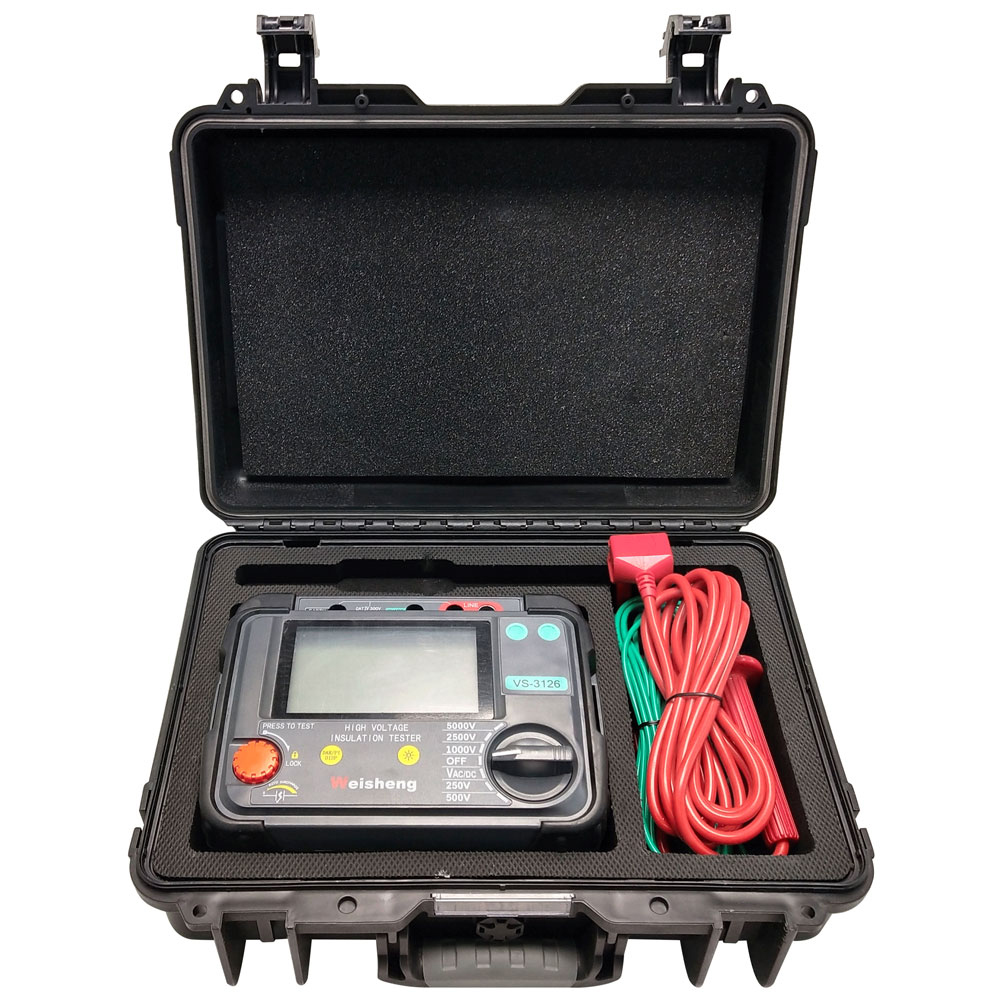

Weshine® VS-3126 là thiết bị chạy bằng pinMáy kiểm tra cách điện 5000Vvới màn hình hồ quang kỹ thuật số và tương tự, được thiết kế để kiểm tra điện trở cách điện điện áp cao trong bảo trì và bảo dưỡng cáp, máy móc nhà máy quay, máy biến áp, thiết bị đóng cắt và các ứng dụng công nghiệp.

Các thử nghiệm cách điện DC được thực hiện ở 250 V, 500 V, 1000 V, 2500 V, 5000 V. Phạm vi đo điện trở cách điện là 100 k Ω đến 1000 G Ω. Tự động phóng điện cho các mạch điện dung đang được thử nghiệm được cung cấp và hiển thị điện áp phân rã.

Thiết bị đầu cuối bảo vệ có thể được sử dụng để giảm thiểu ảnh hưởng của rò rỉ bề mặt và do đó gây ra các phép đo sai khi thực hiện các thử nghiệm điện trở cách điện.

Đối với đối tượng thử nghiệm điện dung, thiết bị sẽ tự động phóng điện qua một điện trở bên trong và biểu thị điện áp trên các cực trong phạm vi 30 V đến 600 V với điện áp cao hơn được biểu thị bằng 'Hi'. Tính năng này sẽ đưa ra chỉ báo điện áp giảm dần sau khi thử nghiệm tải phản kháng. Khi chỉ báo điện áp biến mất, người dùng sẽ an toàn khi ngắt kết nối dây đo.

Weshine® VS-3126Máy kiểm tra cách điện 5000Vđược cấp nguồn bởi tám tế bào 1,5 V IEC LR6 (AA). Các tính năng an toàn trong thiết kế bao gồm chỉ báo cảnh báo điện áp cao, hiển thị điện áp bên ngoài sau khi kiểm tra IR, tự động xả tải phản kháng và dây dẫn thử nghiệm

ỨNG DỤNG

Vật liệu cách điện xuống cấp theo thời gian dẫn đến hỏng hóc và chi phí sửa chữa tốn kém. Máy kiểm tra điện trở cách điện áp dụng một điện áp DC quy định trên lớp cách điện và đo dòng điện chạy qua nó bằng định luật Ohm để tính toán điện trở cách điện. Dòng điện chạy qua vì không có vật liệu cách nhiệt nào là hoàn hảo.

Công dụng của máy kiểm tra IR bao gồm:

■ Kiểm tra và chứng nhận sản phẩm

■ Lắp đặt thiết bị

■ Bảo trì định kỳ

■ Giải quyết vấn đề

Thử nghiệm cách điện với điện áp cao DC ảnh hưởng đến sự phân cực cách điện, do đó thử nghiệm liên tiếp mà không phóng điện hoàn toàn thiết bị được thử nghiệm sẽ mang lại kết quả khác nhau.

Cần cẩn thận để luôn sử dụng cùng một quy trình và kỹ thuật kết nối và thử nghiệm chất cách điện để có thể đưa ra xu hướng kết quả. Điều quan trọng là ghi lại nhiệt độ của vật liệu cách nhiệt cũng như giá trị IR

TÍNH NĂNG VÀ LỢI ÍCH

■ Máy đo điện trở cách điện nhỏ gọn, chắc chắn

■ Dễ dàng vận hành và lựa chọn dải điện áp

■ Vôn kế AC và DC (30 V - 600 V)

■ Bộ hẹn giờ kiểm tra IR có thể cài đặt của người dùng (mặc định 1 phút), (tối đa 19 m 50 giây)

■ Hộp đựng mềm đựng dụng cụ và dây dẫn

■ Bắt đầu nhanh và hướng dẫn sử dụng đầy đủ

■ Khóa phích cắm cách điện HV để đảm bảo an toàn hơn

■ Cửa chớp trên các thiết bị đầu cuối ngăn chặn sự xâm nhập vô tình của bụi bẩn và các vật thể khác

THÔNG SỐ KỸ THUẬT

Phạm vi cách nhiệt	0,1MΩ đến 2TΩ
Điện áp thử nghiệm danh nghĩa	250V, 500V, 1000V, 2500V, 5000V
Độ chính xác điện áp đầu cuối
	<1000 V 0...+10% giá trị danh định điện áp thử nghiệm
	≥1000 V 0...+5% giá trị danh định điện áp thử nghiệm
Độ chính xác cách nhiệt	±5% ±3 chữ số
Dòng điện ngắn mạch	5 inch ± 0,5 bởi
Độ chính xác của vôn kế	±2%rdg±3dgt
Nguồn điện	8 pin LR6/AA
Phạm vi nhiệt độ và độ ẩm hoạt động
	- 20°C đến +45°C
Độ ẩm	80% RH
Phạm vi nhiệt độ và độ ẩm bảo quản
	-20°C đến +60°C
Bảo vệ an toàn	Cách điện Cat III 600 V
Ghi chú	Lỗi dịch vụ với giới hạn môi trường đã nêu là lỗi nội tại gấp đôi
EMC	Phù hợp với tiêu chuẩn IEC 61326-1:2013
Kích thước	177 mm x 226 mm x 100 mm
Cân nặng	1,9 kg (bao gồm pin)

VS-3126

VS-3126Máy kiểm tra cách điện 5000Vđược thiết kế cho các ứng dụng thử nghiệm Điện và Công nghiệp, trong đó điện áp hoạt động vượt quá 1000 V và yêu cầu điện áp thử nghiệm cách điện cao hơn.

Không giống như VS-3126, VS-3126 cung cấp dải điện áp cố định 50 V, 100V, 250 V, 500 V, 1000 V và 2500 V.

Thiết bị có điện áp hoạt động trên 1 kV yêu cầu điện áp thử nghiệm cao hơn tương ứng. Để đáp ứng đầy đủ các yêu cầu thử nghiệm hiện đại nhất, Weshine cung cấp dòng sản phẩm chất lượng caoMáy kiểm tra cách điện 5000Vs ở điện áp trên 1 kV. Cốt lõi của thử nghiệm điện áp cao, các thiết bị 5/10/15 kV của chúng tôi có khả năng cung cấp thử nghiệm chất lượng cao nhất cùng với độ an toàn, tiện lợi và tính di động hàng đầu.

Để có khả năng kiểm tra cách điện hoàn chỉnh của tất cả các thiết bị có vốn đầu tư lớn, Weshine còn tiến thêm một bước nữa! Tiêu chuẩn thử nghiệm phổ quát cho thiết bị quay, IEEE 43-2000, đã tăng khuyến nghị về điện áp thử nghiệm lên 10 kV đối với thiết bị có điện áp định mức 12 kV trở lên. Có thể đạt được sự tuân thủ đầy đủ tiêu chuẩn này chỉ với một thiết bị thử nghiệm, mẫu 10 kV của chúng tôi.

VS-3127

VS-3127Máy kiểm tra cách điện 10000Vcung cấp khả năng thực hiện các phép đo điện trở cách điện chính xác ở điện áp thử nghiệm lên đến 15 kV với điện trở tối đa 30 TΩ. Độ chính xác đo điện trở là ± 5 % từ 1 MΩ đến 3 TΩ!

Đối với các công ty dịch vụ và tiện ích, VS-3127 là thiết bị thử nghiệm toàn diện với tính linh hoạt và khả năng kiểm chứng trong tương lai. Weshine VS-3127 được thiết kế để hoạt động ở mọi nơi bạn làm việc.

Điện áp định mức đầu ra tối đa đạt 7 bánh răng (250V,500V,1KV,2,5KV,5KV,10KV,15KV).

Dòng ngắn mạch tối đa 7mA

Kiểm tra điện trở cách điện (IR), kiểm tra chỉ số phân cực (PI), kiểm tra tỷ lệ hấp thụ điện môi (DAR). Chế độ kiểm tra đoạn đường nối (RAMP), chế độ kiểm tra điện trở lọc (FR). *Kiểm tra điện dung (Cap.).

Chức năng giám sát điện áp, tự động theo dõi điện áp trực tiếp của thiết bị đo

TẠI SAO KIỂM TRA Ở 15 KV?

5 kV đến 15 kV sẽ tăng gấp ba lần dòng điện thử nghiệm - điều này có thể ngăn dòng điện thử nghiệm âm khi có tiếng ồn cao.

15 kV được chỉ định cho các tài sản có điện áp từ 35.000 V đến 69.000 V dựa trên NETA ATS 2007.

Động cơ trên 34.500 V phải được thử nghiệm ở 15 kV dựa trên NETA ATS 2007.

THÔNG SỐ KỸ THUẬT

Phạm vi cách nhiệt	0,1MΩ đến 30TΩ
Điện áp thử nghiệm danh nghĩa	250V, 500V, 1kV, 2,5kV, 5kV, 10kV, 15kV
Độ chính xác điện áp đầu cuối
	（5%～10%）±10V
Độ chính xác cách nhiệt	1 MΩ đến 3 TΩ, ±5% ±3 chữ số
	＞3 TΩ, ±20% ±3 chữ số
Dòng điện ngắn mạch	≥7 trên ± 0,5 bởi
Chế độ kiểm tra đoạn đường nối	±2%rdg±3dgt
Nguồn điện	Tăng cường điện áp đặt trước bằng cách thử nghiệm với kích thước bước 10% của điện áp đặt trước
Phạm vi nhiệt độ và độ ẩm hoạt động
	- 20°C đến +50°C
Độ ẩm	80% RH
Phạm vi nhiệt độ và độ ẩm bảo quản
	-25°C đến +65°C
Kiểm tra điện áp	AC/DC:0V～1000V, Độ chính xác: ±5%rdg±3V
Kiểm tra điện dung	10nF～25uF, Độ chính xác: ±10%rdg±10nF
Kiểm tra hiện tại	0,01nA～7mA, Độ chính xác: ±5%rdg±0.5nA
Bảo vệ an toàn	Cách điện Cat III 600 V
Ghi chú	Lỗi dịch vụ với giới hạn môi trường đã nêu là lỗi nội tại gấp đôi
EMC	Phù hợp với tiêu chuẩn IEC 61326-1:2013
Kích thước	280 mm x 260 mm x 160 mm
Cân nặng	4,9 kg (bao gồm pin)

Lựa chọn

Weshine có 8 năm kinh nghiệm chuyên kinh doanh các loại Thiết bị Điện. Hiện nay, Weshine đã phát minh ra nhiềuMáy kiểm tra cách điện 500Vcho mỗi bước như được hiển thị dưới dạng:

THÔNG TIN ĐẶT HÀNG CHOMáy kiểm tra cách điện 500VS
Con mèo. KHÔNG.	Điện áp thử nghiệm tối đa	Phạm vi kiểm tra tối đa	IR/PI/DAR	RAMP	Pháp	Mũ lưỡi trai.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 ĐẾN	√
VS-3125	5,0 kV	10 ĐẾN	√	√	√
VS-3125A	5,0 kV	10 ĐẾN	√	√	√	√
VS-3126	10,0 kV	20 ĐẾN	√	√	√
VS-3126A	10,0 kV	20 ĐẾN	√	√	√	√
VS-3127	15,0 kV	30 ĐẾN	√	√	√	√

Dựa trên các vấn đề về Chuỗi cung ứng: Vui lòng liên hệ với Nhà phân phối Weshine được ủy quyền ưa thích của bạn để biết giá cả hiện tại và thời gian giao hàng.

Giấy chứng nhận chất lượng

Chúng tôi luôn tin rằng mọi thành công của công ty đều liên quan trực tiếp đến chất lượng sản phẩm chúng tôi cung cấp.Máy kiểm tra cách điện 5000Vđáp ứng các yêu cầu chất lượng cao nhất được quy định trong hướng dẫn ISO 9001, ISO14000: 14001 và hệ thống kiểm soát chất lượng nghiêm ngặt của chúng tôi.
