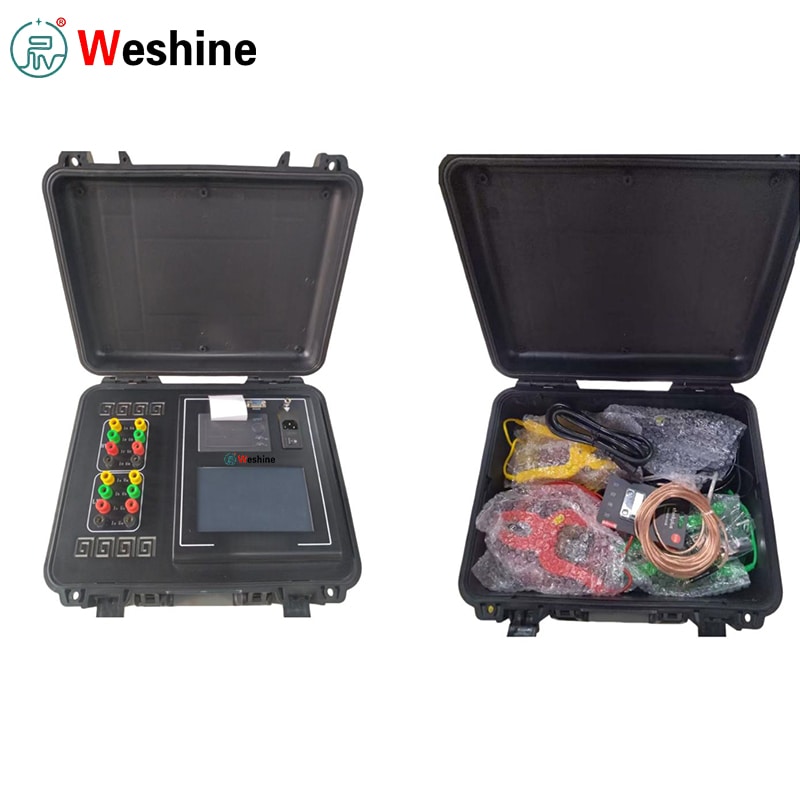

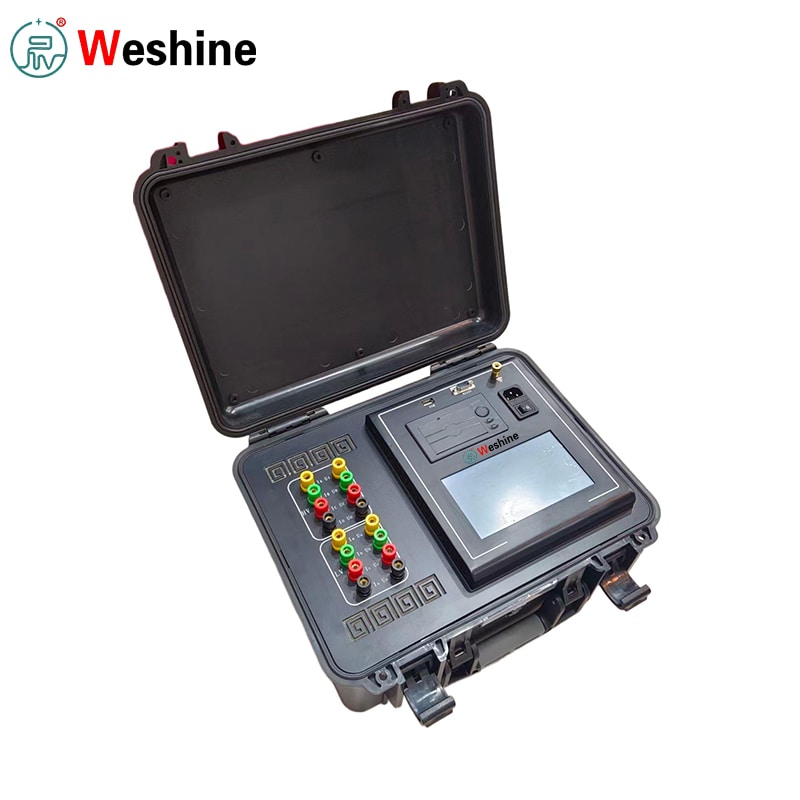

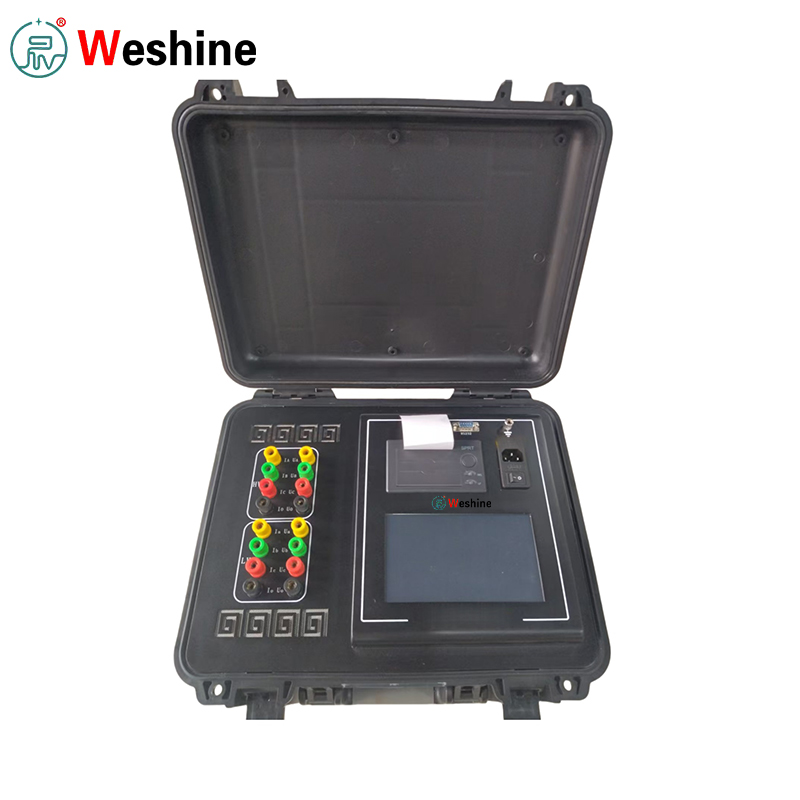

Máy biến áp điện trở DC và tỷ lệ quay 2 trong 1

Weshine, một nhà sản xuất chuyên nghiệp đến từ Trung Quốc, cung cấp Bộ kiểm tra điện trở DC và tỷ số vòng dây 2 trong 1 của máy biến áp chất lượng cao, thực hiện hai quy trình xác minh cốt lõi cho máy biến áp điện: kiểm tra điện trở DC cuộn dây và kiểm tra tỷ số vòng dây.

● Kiểm tra điện trở DC:điểm tiếp xúc kém, khuyết tật bên trong cuộn dây, trục trặc của bộ chuyển đổi nấc, kết nối lỏng lẻo và điện trở pha-pha không cân bằng.

● Kiểm tra tỷ lệ lượt:xác nhận xem tỷ lệ máy biến áp thực tế, vị trí vòi và nhóm vectơ có khớp với bảng tên và thông số thiết kế hay không.

Việc tích hợp cả hai chức năng kiểm tra quan trọng trong một thiết bị duy nhất. Đội ngũ hiện trường không còn cần phải vận chuyển hai người thử nghiệm riêng biệt nữa. Sau khi nối dây đo điện áp cao và điện áp thấp, bạn có thể hoàn thành nhiều hạng mục kiểm tra mà không cần thay dây nhiều lần.

Đo điện trở DC

Để đo điện trở DC, thiết bị cho phép kiểm tra đồng thời ba pha cùng với từ hóa tự động.

● Đối với cuộn dây có cấu hình hình sao có điểm trung tính, điện trở pha A0, B0 và C0 có thể được ghi đồng thời để rút ngắn chu kỳ thử nghiệm tổng thể.

● Khi thử nghiệm máy biến áp ba pha năm nhánh có kết nối tam giác bên trong, chế độ kích thích tự động tích hợp giúp nâng cao hơn nữa hiệu quả thử nghiệm ở phía điện áp thấp.

Kết quả kiểm tra & Bảo vệ

Kết quả kiểm tra cuộn dây điện áp cao, trung thế và hạ áp có thể được hiển thị và in trực tiếp trên trang web.

● Tự động tính toán sự mất cân bằng điện trở ba pha.

● Xuất số liệu điện trở được chuyển đổi thành nhiệt độ định mức.

● Cung cấp hồ sơ kiểm tra máy biến áp đầy đủ, sẵn sàng cho việc kiểm tra.

● Bảo vệ toàn diện phía sau EMF bảo vệ người vận hành trong quá trình phóng điện trở DC và xử lý dây dẫn thử nghiệm.

Đo tỷ số vòng quay

Khi đo tỷ số vòng dây, Bộ kiểm tra điện trở DC và tỷ số vòng dây 2 trong 1 của máy biến áp hỗ trợ cả thử nghiệm cuộn dây một pha và ba pha tự động.

● Người vận hành chọn nhóm kết nối máy biến áp tương ứng.

● Đo giá trị tỷ lệ, lỗi tỷ lệ và các tham số nhóm kết nối trên các pha AB, BC và CA.

● Phép đo tỷ số vòng dây một pha có thể hoàn thành trong khoảng 15 giây như được ghi trong sổ tay hướng dẫn chính thức.

Quản lý vận hành & dữ liệu

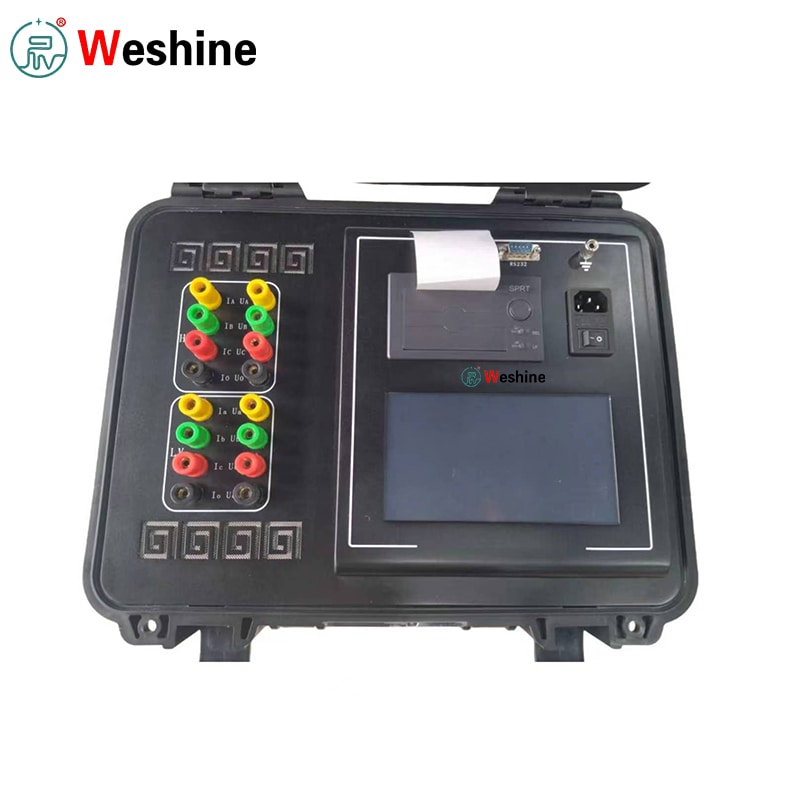

Tương tác của người dùng chạy trên màn hình LCD cảm ứng màu 7 inch với lời nhắc song ngữ Trung-Anh trên màn hình.

● Báo cáo thử nghiệm có thể được tạo ngay lập tức thông qua máy in vi mô nhúng.

● Tất cả các bộ dữ liệu có thể được lưu vào ổ flash USB và được sắp xếp theo ngày thử nghiệm và số sê-ri máy biến áp.

● Các tùy chọn giao tiếp phần cứng bao gồm các giao diện bus RS232, Bluetooth và RS485 bên trong riêng biệt.

Thông số kỹ thuật

Hướng dẫn sản phẩm

Trước khi vận hành Bộ kiểm tra điện trở DC và tỷ số vòng dây 2 trong 1 của máy biến áp, hãy xác nhận rằng máy biến áp mục tiêu đã được ngắt điện hoàn toàn, phóng điện an toàn và nối đất đúng cách. Luôn kết nối đầu nối đất bảo vệ thiết bị trước khi gắn bất kỳ kẹp thử nghiệm nào.

Để kiểm tra điện trở DC, hãy gắn các kẹp dòng điện có điện áp cao và điện áp thấp vào các sứ xuyên máy biến áp tương ứng. Đối với máy biến áp hai cuộn dây, các đầu nối dây A, B, C, O và a, b, c, o theo sơ đồ nối dây. Đối với máy biến áp một pha, hãy kết nối các đầu nối phía cao và phía thấp tương ứng theo sơ đồ. Bật nguồn máy thử bằng nguồn AC 220 V. Điều hướng qua các menu màn hình cảm ứng để nhập ID máy biến áp, vật liệu cuộn dây, chế độ kiểm tra, dải dòng điện, thông số cuộn dây và cài đặt chuyển đổi nhiệt độ, sau đó khởi chạy phép đo điện trở DC hoặc tỷ số vòng dây.

Khi chạy kiểm tra tỷ lệ lượt, hãy chọn thông tin chính xác về nhóm kết nối và bộ thay đổi điểm nhấn để đảm bảo đầu ra tỷ lệ, lỗi và nhóm vectơ chính xác. Nếu phát hiện thấy kết nối phân cực ngược, tình trạng đoản mạch hoặc lỗi nối dây, hãy dừng kiểm tra ngay lập tức và kiểm tra tất cả dây dẫn kiểm tra trước khi tiếp tục công việc. Sau khi hoàn thành kiểm tra, hãy xem lại kết quả đọc trên màn hình. In báo cáo bản cứng khi được yêu cầu, lưu trữ hồ sơ nội bộ hoặc xuất bộ dữ liệu sang ổ flash USB để biên soạn báo cáo sau này.

Đặc trưng

1, Hỗ trợ kiểm tra điện trở DC của máy biến áp và kiểm tra tỷ số vòng quay trong một thiết bị.

2 、 Đo đồng thời điện trở DC ba pha.

3, Đo tỷ số biến áp, sai số tỷ lệ và nhóm vectơ.

4 、 Cung cấp từ hóa tự động để kiểm tra điện trở DC.

5, Cung cấp phương pháp kích thích tự động cho máy biến áp ba pha năm nhánh được kết nối bằng tam giác bên trong.

6, Tự động tính toán sự mất cân bằng điện trở ba pha.

7, Hiển thị và in dữ liệu thử nghiệm cuộn dây điện áp cao, trung thế và hạ áp.

8, Tính toán các giá trị điện trở chuyển đổi thành nhiệt độ định mức.

9, Hỗ trợ đo tỷ lệ máy biến áp một pha và ba pha.

10, Phát hiện kết nối ngược điện áp cao và điện áp thấp trong quá trình kiểm tra tỷ lệ.

11, Phát hiện tình trạng ngắn mạch máy biến áp và ngắn mạch giữa các vòng trong quá trình kiểm tra tỷ lệ.

12 、 Bao gồm bảo vệ EMF toàn diện ở mặt sau.

13, Cung cấp hoạt động trên màn hình cảm ứng màu 7 inch.

14, Bao gồm máy in siêu nhỏ tích hợp để báo cáo thử nghiệm hiện trường.

15, Hỗ trợ lưu trữ USB để sao lưu dữ liệu ngoài.

16, Cung cấp giao tiếp RS232 riêng biệt và giao tiếp Bluetooth.

17. Bao gồm lời nhắc menu tiếng Trung và tiếng Anh.

Kịch bản ứng dụng

Máy kiểm tra điện trở DC và tỷ số vòng dây 2 trong 1 của máy biến áp phục vụ các nhà sản xuất máy biến áp để xác nhận trước khi giao hàng điện trở DC cuộn dây, mất cân bằng pha, sai số tỷ số vòng dây và nhóm vectơ. Một thiết bị duy nhất đáp ứng hai yêu cầu bắt buộc khi kiểm tra tại nhà máy và đơn giản hóa quy trình chuẩn bị thiết bị cũng như ghi tài liệu kiểm tra cho các nhóm sản xuất.

Đối với các công ty điện lực và người vận hành trạm biến áp, máy kiểm tra chẩn đoán này áp dụng cho việc lắp đặt thiết bị mới, nghiệm thu bàn giao, bảo trì theo lịch trình và xử lý sự cố. Dữ liệu điện trở cuộn dây cho thấy khả năng hao mòn tiếp điểm của bộ chuyển đổi nấc và độ lệch điện trở pha bất thường; kết quả tỷ lệ vòng quay xác minh vị trí vòi và độ chính xác của nhóm kết nối.

Trong các xưởng sửa chữa máy biến áp, các kỹ thuật viên dựa vào Máy kiểm tra này để đánh giá trạng thái cuộn dây sau khi quấn lại, xử lý sấy khô hoặc đại tu bộ đổi nấc. Có thể so sánh các bộ dữ liệu điện trở & tỷ số vòng dây trước và sau sửa chữa để xác minh máy biến áp trở lại điều kiện vận hành chấp nhận được.

Đối với các đội vận hành tại hiện trường, thiết kế tất cả trong một giúp giảm số lượng thiết bị thử nghiệm được vận chuyển đến địa điểm. Tính năng in tích hợp, lưu trữ qua USB và phân loại dữ liệu dựa trên máy biến áp tạo ra các bản ghi có cấu trúc tốt cho tài liệu nghiệm thu dự án và sản phẩm bàn giao cho khách hàng cuối.

Ứng dụng

Thiết bị kiểm tra TTR điện trở và tỷ số vòng quay DC máy biến áp 2 trong 1 được sử dụng rộng rãi bởi các OEM máy biến áp, nhà điều hành công ty điện lực, đội bảo trì trạm biến áp, nhà thầu vận hành điện, xưởng sửa chữa máy biến áp, bộ phận điện công nghiệp và nhà cung cấp dịch vụ thử nghiệm điện áp cao.

Đối tượng thử nghiệm điển hình bao gồm máy biến áp điện, máy biến áp phân phối, máy biến áp một pha và ba pha, máy biến áp hai cuộn dây và ba cuộn dây, cuộn dây nối sao, cuộn dây nối tam giác, máy biến áp thay đổi nấc khi có tải, cuộn cảm tương hỗ của dụng cụ, máy phát điện, động cơ điện và thiết bị quấn dây có điện trở thấp khác.

Các bí danh tìm kiếm phổ biến trong ngành để tìm nguồn cung ứng SEO & B2B ở nước ngoài: máy kiểm tra chẩn đoán máy biến áp, máy kiểm tra điện trở cuộn dây DC, máy kiểm tra tỷ số vòng dây máy biến áp, máy kiểm tra TTR máy biến áp, máy kiểm tra tỷ số máy biến áp và điện trở cuộn dây, máy kiểm tra nhóm vectơ máy biến áp, dụng cụ kiểm tra bảo trì máy biến áp.

Trường hợp khách hàng

Một nhà thầu bảo trì máy biến áp cần thử nghiệm máy biến áp phân phối hiệu suất cao hơn trong thời gian mất điện của trạm biến áp. Trước đây, đội ngũ hiện trường của họ đã vận hành máy thử điện trở DC và máy thử tỷ số vòng dây riêng biệt, dẫn đến việc thay đổi dây dẫn thường xuyên và việc lưu giữ hồ sơ rời rạc cho từng bộ máy biến áp.

Bằng cách triển khai Máy kiểm tra điện trở DC và tỷ số vòng dây 2 trong 1 của Máy biến áp, cả thử nghiệm điện trở DC cuộn dây và tỷ số vòng dây & nhóm vectơ đều có thể được hoàn thành bằng một thiết bị. Sau khi lắp đặt dây dẫn và nối đất đúng cách, kỹ thuật viên ghi lại số đọc điện trở cuộn dây ba pha, đánh giá cân bằng pha, sau đó tiến hành kiểm tra tỷ số vòng dây và nhóm vectơ mà không cần định tuyến lại cáp thử nghiệm.

Trong một lần thực hiện bảo trì, đầu ra điện trở DC đã gắn cờ độ lệch pha bất thường ở một vị trí vòi cụ thể. Sau đó, nhóm đã sử dụng chức năng TTR tích hợp để kiểm tra chéo nhóm kết nối và cài đặt vòi nước, xác định nguyên nhân gốc rễ dẫn đến lỗi tiếp điểm của bộ đổi vòi nước. Các bản in ra giấy và bản ghi kỹ thuật số lưu trên USB được thêm trực tiếp vào báo cáo bảo trì chính thức.

Việc sử dụng máy thử kết hợp này giúp giảm số giờ lao động thiết lập tại chỗ, cải thiện tính nhất quán của dữ liệu thử nghiệm chéo và làm trơn tru quy trình kiểm tra máy biến áp tổng thể cho kỹ thuật viên dịch vụ tại hiện trường.

Câu hỏi thường gặp

Câu 1: Máy kiểm tra này dùng để làm gì?

A1: Nó thực hiện phép đo điện trở DC cuộn dây máy biến áp cùng với tỷ số vòng dây máy biến áp và xác minh nhóm vectơ.

Câu hỏi 2: Thiết bị kiểm tra này có thể kiểm tra điện trở ba pha cùng một lúc không?

Đ2: Có. Nó hỗ trợ kiểm tra điện trở DC ba pha đồng thời, cung cấp các dải dòng điện có thể lựa chọn 10 A, 5 A và 1 A.

Câu 3: Dòng điện thử nghiệm điện trở DC tối đa là bao nhiêu?

Câu trả lời 3: Đối với thử nghiệm điện trở DC từng pha, dòng điện thử nghiệm tối đa đạt 20 A.

Câu 4: Độ chính xác của phép đo điện trở DC là gì?

Câu trả lời 4: Hướng dẫn chính thức chỉ định độ chính xác đo lường Loại 0,2 với độ phân giải đọc 0,1 μΩ.

Câu 5: Phạm vi đo tỷ số máy biến áp là gì?

A5: Phạm vi đo tỷ số vòng từ 1 đến 10000.

Q6: Nó có thể đo nhóm vectơ biến áp không?

Đ6: Có. Nó xác định các nhóm kết nối máy biến áp, hỗ trợ các cấu hình phổ biến bao gồm YY, YD, DD và DY như được liệt kê trong tài liệu hướng dẫn sử dụng.

Q7: Kiểm tra tỷ lệ nhanh như thế nào?

Câu trả lời 7: Theo hướng dẫn sử dụng sản phẩm, việc kiểm tra tỷ số vòng dây một pha có thể hoàn thành trong khoảng 15 giây.

Q8: Nó có hỗ trợ in và xuất dữ liệu không?

A8: Vâng. Máy kiểm tra này đi kèm với máy in siêu nhỏ và bộ lưu trữ USB để lưu trữ kết quả kiểm tra bên ngoài.

Q9: Bao gồm những giao diện truyền thông nào?

Câu trả lời 9: Giao diện phần cứng chứa giao tiếp bus RS232, Bluetooth và RS485 nội bộ riêng biệt.

Câu hỏi 10: Bao gồm những biện pháp bảo vệ an toàn nào?

Câu trả lời 10: Cơ chế bảo vệ bao gồm biện pháp bảo vệ EMF ngược để kiểm tra điện trở DC, phát hiện kết nối ngược điện áp cao-thấp, cùng với cảnh báo đoản mạch và lỗi giữa các vòng trong quá trình đo tỷ lệ.

Ưu điểm của Weshine

Weshine Electric cung cấp các thiết bị kiểm tra máy biến áp chuyên nghiệp và thiết bị chẩn đoán điện cho các công ty điện lực, nhà sản xuất máy biến áp, trạm biến áp, nhà thầu hiện trường, xưởng sửa chữa và đội bảo trì công nghiệp.

Đối với Máy kiểm tra TTR điện trở DC và tỷ số vòng quay 2 trong 1 của Bộ kiểm tra này, Weshine hỗ trợ khách hàng toàn cầu tư vấn lựa chọn mô hình, hướng dẫn phương pháp kiểm tra thực tế, xác nhận thông số kỹ thuật, tài liệu sẵn sàng cho dự án và dịch vụ hậu mãi hoàn chỉnh.

Thử nghiệm máy biến áp yêu cầu nối dây không có lỗi, thu thập điện trở thấp ổn định, xác nhận tỷ lệ chính xác và kiểm soát mối nguy hiểm nghiêm ngặt sau khi đo điện trở DC. Thiết bị kiểm tra này hợp nhất hai quy trình kiểm tra máy biến áp không thể thiếu trong một bộ phận phần cứng, được trang bị khả năng vận hành trên màn hình cảm ứng, tính toán tự động, in tại chỗ, lưu trữ dữ liệu đa chế độ và khả năng giao tiếp đa dạng.
