Kiểm tra tỷ số vòng quay

Weshine® đã phát minh ra Máy kiểm tra tỷ số vòng dây để kiểm tra tỷ lệ vòng dây với chứng chỉ CE, chất lượng và độ chính xác cao, Được phát minh và sản xuất theo tiêu chuẩn quốc gia, có sẵn giải pháp thử nghiệm điện hoàn chỉnh. Hãy liên hệ với chúng tôi để biết thêm chi tiết về Bộ kiểm tra tỷ lệ vòng quay để kiểm tra tỷ lệ vòng quay từ Weshine!

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Máy kiểm tra tỷ lệ vòng quay Weshine® để kiểm tra tỷ lệ vòng quay

Tỉ số biến áp của máy biến áp bằng số vòng dây cuộn sơ cấp chia cho số vòng dây cuộn thứ cấp. Tỷ số biến áp cung cấp hiệu suất mong muốn của máy biến áp và điện áp tương ứng theo yêu cầu của cuộn thứ cấp.

Nếu yêu cầu điện áp thứ cấp phải thấp hơn điện áp sơ cấp - máy biến áp giảm áp - thì cuộn thứ cấp phải có ít vòng dây hơn cuộn sơ cấp và ngược lại đối với máy biến áp tăng áp; khi tỷ số của máy biến áp làm giảm điện áp thì dòng điện tăng và ngược lại. Do đó, tỷ số điện áp và dòng điện của một máy biến áp lý tưởng có liên quan trực tiếp đến tỷ số biến đổi.

Thật không may, máy biến áp không hoàn hảo, trong máy biến áp thực, tỷ số điện áp hoặc dòng điện có thể không khớp với tỷ số vật lý của máy biến áp do các tổn thất điện khác nhau như trong lõi sắt của máy biến áp (tổn thất trễ và dòng điện xoáy) và đồng. tổn thất (do điện trở của cuộn sơ cấp và thứ cấp); do đó, các nhà sản xuất cố gắng thiết kế máy biến áp để giảm thiểu những tổn thất này nhằm đạt hiệu suất tối đa khi đầy tải, tỷ lệ chuyển đổi công suất trên 95%, do đó tạo ra sự chênh lệch không quá 5% so với tỷ số điện áp/tỷ số vòng dây của máy biến áp.

Weshine đã phát minh raKiểm tra tỷ số vòng quay, hoặc kiểm tra TTR, choKiểm tra tỷ số vòng quayvà xác nhận rằng máy biến áp có tỷ lệ chính xác giữa các vòng dây sơ cấp và thứ cấp. Sử dụng thử nghiệm này một cách chính xác có thể giúp xác định hiệu suất của bộ thay đổi nấc, các vòng dây bị chập, cuộn dây hở, kết nối cuộn dây không chính xác và các lỗi khác bên trong máy biến áp. Dòng máy thử nghiệm TTR của Weshine rất mạnh mẽ để chịu được các điều kiện khắc nghiệt mà một số thử nghiệm máy biến áp gặp phải. Dòng sản phẩm này bao gồm nhiều tính năng khác nhau để đơn giản hóa và tăng tốc độ thử nghiệm cũng như máy thử nghiệm TTR 3 pha và máy thử nghiệm PT và CT TTR.

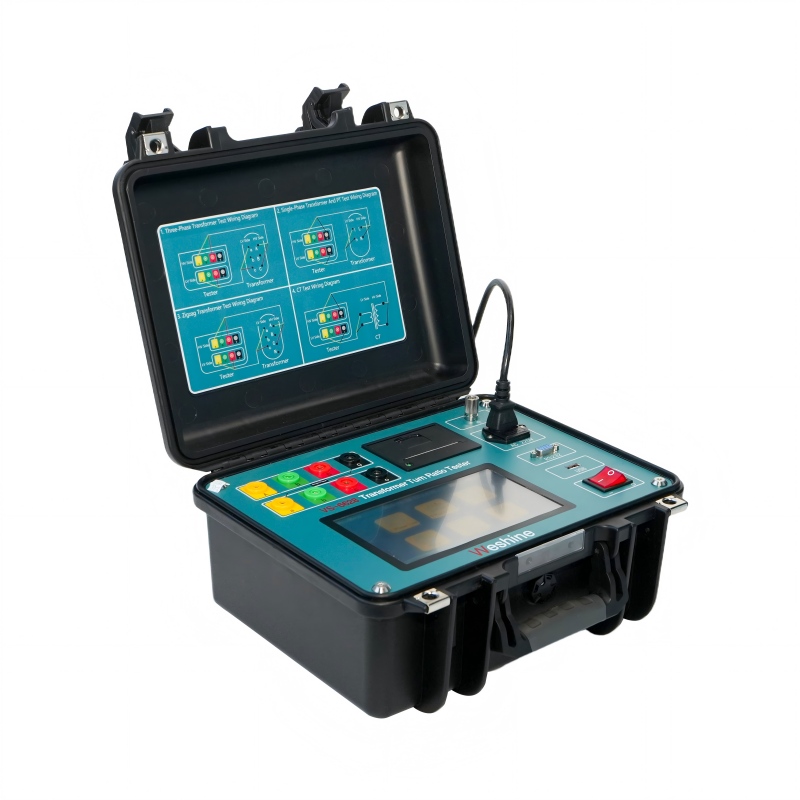

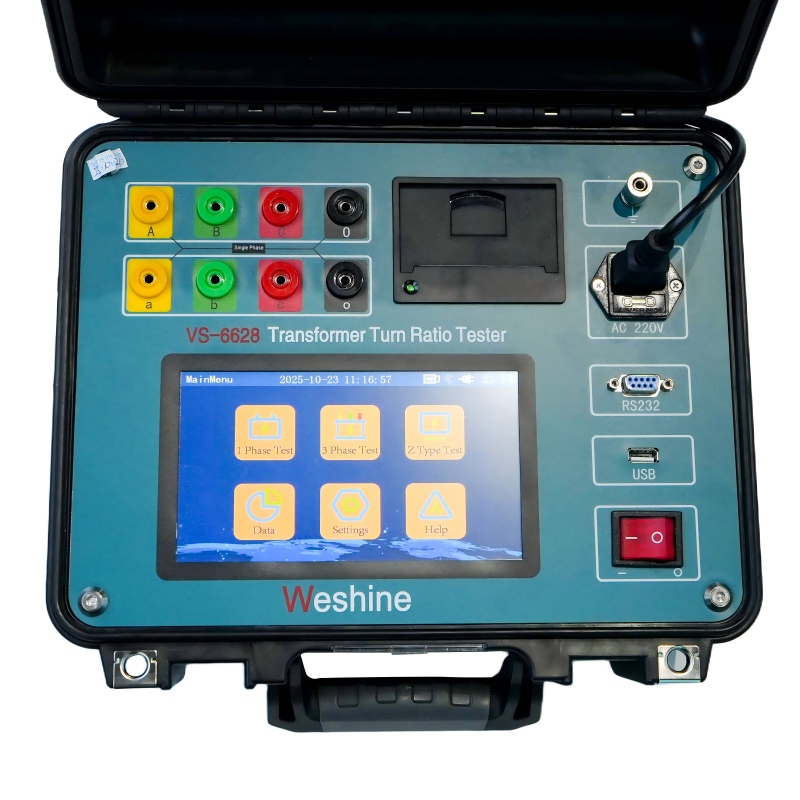

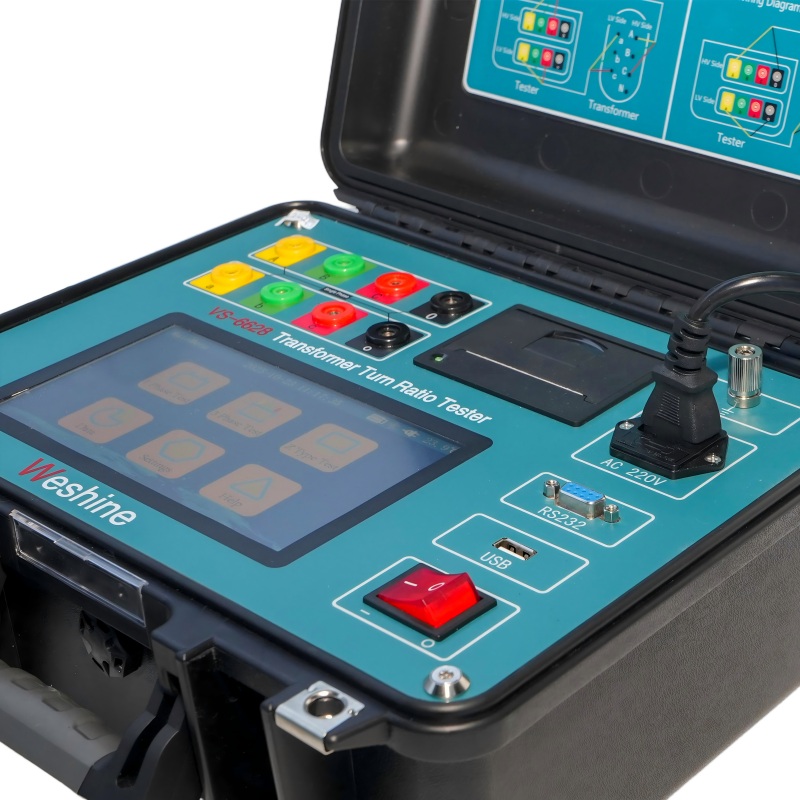

Dòng ba pha VS-6628Kiểm tra tỷ số vòng quaycác bộ được thiết kế để đo tỷ số vòng dây của máy biến áp điện, dụng cụ và phân phối trong trạm biến áp hoặc môi trường sản xuất. Thiết kế chắc chắn và mạnh mẽ giúp những thiết bị này phù hợp để sử dụng trong nhiều môi trường khắc nghiệt. Dây dẫn của chúng tôi được thiết kế đặc biệt để mang lại sự linh hoạt cần thiết trong thời tiết lạnh.

Nhưng vì máy biến áp phải chịu nhiều ứng suất và thay đổi khác nhau, cả về điện và cơ, trong suốt thời gian sử dụng của chúng nên tỷ số vòng dây chính xác của máy biến áp phải được kiểm tra trước khi đưa máy biến áp vào sử dụng và trong các lịch trình bảo trì khác nhau, đây làMáy kiểm tra tỷ lệ quayVì vậy, các tỷ số vòng dây được đo bằng nhiều cách khác nhauKiểm tra tỷ số vòng quaybộ dụng cụ (thiết bị TTR) bao gồm các tổn thất thường xuất hiện trong máy biến áp, dẫn đến tỷ số vòng dây khác với số vòng dây vật lý nhưng phản ánh tỷ số điện áp thực tế mà nhà sản xuất và người sử dụng mong đợi hoặc tỷ số của máy biến áp điện thực sự của máy biến áp.

Weshine® Máy kiểm tra tỷ số vòng dây cho thông số kiểm tra tỷ số vòng dây (Thông số kỹ thuật)

THÔNG TIN SẢN PHẨM
Tên sản phẩm	BỘ KIỂM TRA TỶ LỆ LƯỢT CHO Kiểm tra tỷ lệ vòng quay
Số mô hình	VS-6628	Phạm vi kiểm tra	0,9 ~ 10000
Sự chính xác	0,2%	Chứng chỉ	CE; EMC; LVD; ISO;
Ứng dụng điển hình	Kiểm tra tỷ số lần lượt, độ lệch pha và độ phân cực.
Hỗ trợ xác định	* Cuộn dây bị ngắn mạch * Mạch hở * Kết nối không chính xác * Lỗi bên trong hoặc lỗi bộ đổi nấc trong bộ điều chỉnh bước cũng như trong máy biến áp
Kích thước	345x295x175mm	Cân nặng	5 kg

Lựa chọn

Weshine có 8 năm kinh nghiệm chuyên kinh doanh các loại Thiết bị Điện. Hiện tại, Weshine đã phát minh ra nhiều loại Máy kiểm tra tỷ lệ vòng quay choKiểm tra tỷ số vòng quaynhư được hiển thị dưới dạng:

THÔNG TIN ĐẶT HÀNG CHO BỘ KIỂM TRA TỶ LỆ LƯỢT CHO Kiểm tra tỷ lệ vòng quay
Con mèo. KHÔNG.	Phạm vi kiểm tra	Sự chính xác	Nghị quyết	Kích thước (mm)	Cân nặng (kg)
VS-6628	0,9 đến 10000	0,2%	0,0001 phút	345 x 295 x 175	5
VS-6629	0,9 đến 10000	0,1% (0,9 đến 500) 0,2% (500 đến 3000) 0,3% (3000 đến 10000)	0,9～9,9999（0,0001) 10～99.999（0.001） 100～999,99（0,01） 1000～9999.9（0.1） 10000 trở lên（1	325 x 225 x 125	3.8
VS-6630	0,9 đến 10000	0,1% (0,9 đến 2000) 0,3% (2000 đến 10000)	0,0001 phút	360x280x160	6
VS-6628T	0,8 đến 10000	0,1% (0,8 đến 3000) 0,2% (3000 đến 10000)	0,0001 phút	320x240x130	3
VS-6628A	0,9 đến 10000	0,1% (0,9 đến 500) 0,2% (500 đến 3000) 0,3% (3000 đến 10000)	0,9～9,9999（0,0001) 10～99.999（0.001） 100～999,99（0,01） 1000～9999.9（0.1） 10000 trở lên（1	246 x 156 x 62	1.7

Dựa trên các vấn đề về Chuỗi cung ứng: Vui lòng liên hệ với Nhà phân phối Weshine được ủy quyền ưa thích của bạn để biết giá cả hiện tại và thời gian giao hàng.

Giấy chứng nhận chất lượng

Chúng tôi luôn tin rằng mọi thành công của công ty đều liên quan trực tiếp đến chất lượng sản phẩm chúng tôi cung cấp. Biến Kiểm Tra Tỷ Lệ choKiểm tra tỷ số vòng quayđáp ứng các yêu cầu chất lượng cao nhất được quy định trong hướng dẫn ISO 9001, ISO14000: 14001 và hệ thống kiểm soát chất lượng nghiêm ngặt của chúng tôi.
