Kiểm tra điện trở cuộn dây của máy biến áp

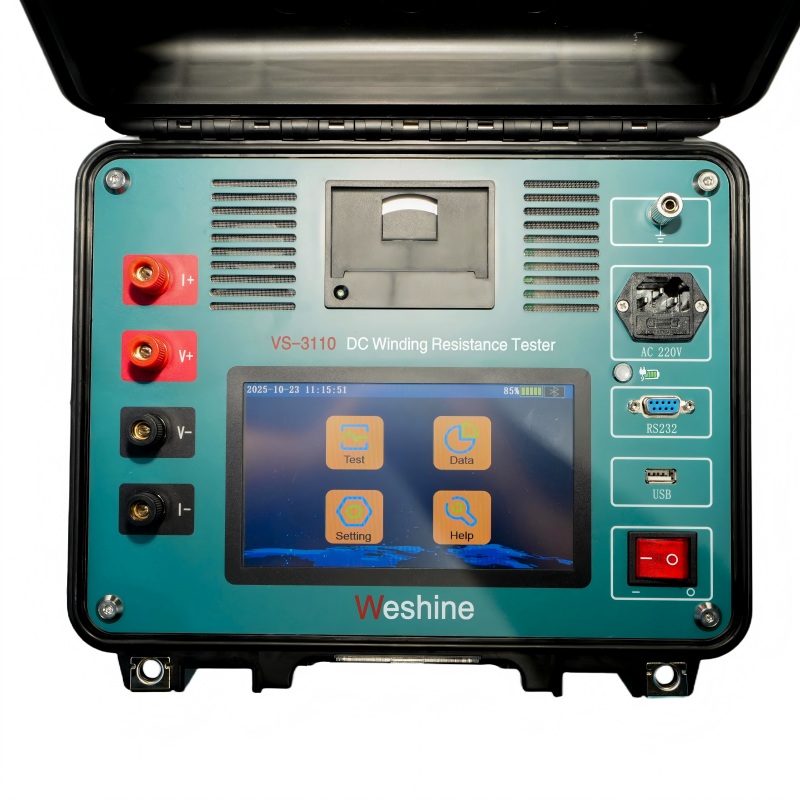

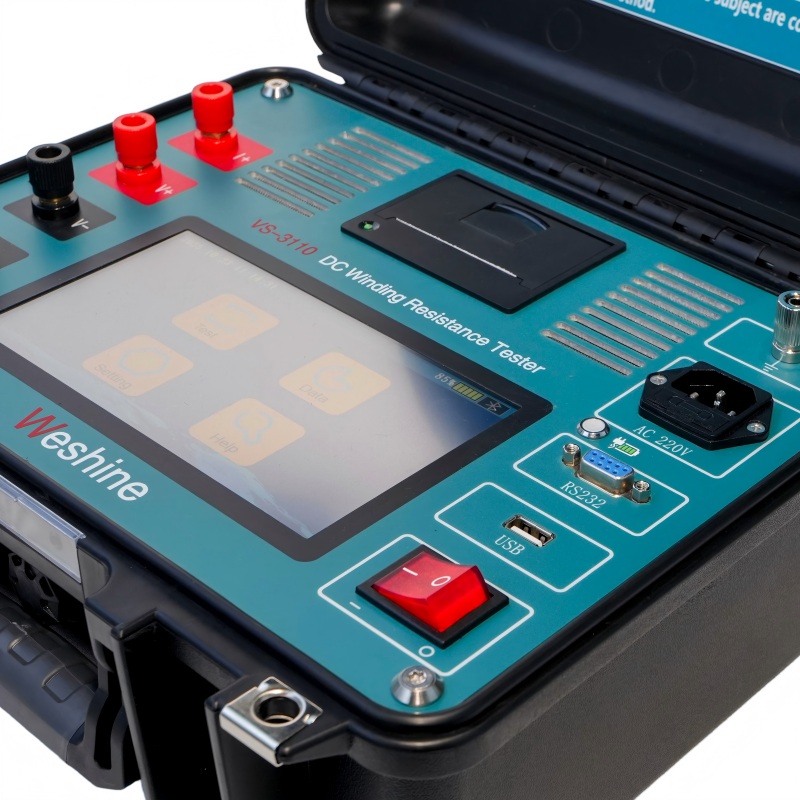

Weshine, một nhà sản xuất chuyên nghiệp tại Trung Quốc, cung cấp Máy đo điện trở cuộn dây máy biến áp VS-3110 là một dụng cụ kiểm tra điện chuyên nghiệp được thiết kế để kiểm tra điện trở cuộn dây máy biến áp chính xác. Còn được gọi là Máy đo điện trở DC máy biến áp hoặc Máy đo điện trở máy biến áp, thiết bị này được phát triển để đo điện trở của các cuộn dây từ tính khác nhau và các kết nối điện có điện trở thấp.

Kiểm tra điện trở cuộn dây máy biến áp là một phương pháp chẩn đoán quan trọng được sử dụng để xác minh tình trạng điện của cuộn dây máy biến áp, kiểm tra các kết nối bên trong và đánh giá tính toàn vẹn của bộ đổi nấc. Bằng cách đo chính xác các giá trị điện trở DC, các kỹ sư có thể xác định các vấn đề tiềm ẩn liên quan đến kết nối cuộn dây và tình trạng dây dẫn trong quá trình sản xuất, lắp đặt, vận hành và bảo trì máy biến áp.

Tại sao việc kiểm tra điện trở cuộn dây máy biến áp lại quan trọng?

Kiểm tra điện trở cuộn dây máy biến áp là một trong những thử nghiệm điện thông thường quan trọng nhất được sử dụng để xác minh tính toàn vẹn của cuộn dây, phát hiện các kết nối lỏng lẻo, xác định các khuyết tật của bộ chuyển đổi nấc và đánh giá tình trạng dây dẫn.

Bằng cách so sánh giá trị điện trở giữa các pha và hồ sơ bảo trì lịch sử, các kỹ sư có thể xác định những bất thường trước khi chúng phát triển thành hỏng máy biến áp.

Các vấn đề điển hình được phát hiện bao gồm:

Kết nối cuộn dây lỏng lẻo

Bộ đổi vòi bị hỏng

Mối nối hàn kém

Số vòng dây bị ngắn

Dây dẫn lão hóa

Điện trở tiếp xúc cao

Các tính năng chính

1. Đo điện trở cuộn dây máy biến áp chính xác

VS-3110 được thiết kế đặc biệt để đo điện trở DC chính xác của cuộn dây máy biến áp. Với phạm vi thử nghiệm từ 200 μΩ đến 50 kΩ và độ chính xác đo là ±0,2%, nó cung cấp dữ liệu điện trở đáng tin cậy để kiểm tra và bảo trì máy biến áp.

2. 10 A Kiểm tra đầu ra hiện tại

Thiết bị này cung cấp dòng điện đầu ra tối đa là 10 A, cho phép đo điện trở ổn định cho các ứng dụng cuộn dây máy biến áp.

Dòng điện thử nghiệm thích hợp giúp thu được giá trị điện trở chính xác và hỗ trợ các quy trình thử nghiệm hiệu quả cho các loại cuộn dây điện khác nhau.

3. Đo lường đầu vào tiềm năng kép

Chức năng đầu vào tiềm năng kép cho phép người kiểm tra đo:

Hai cuộn dây sơ cấp

Hai cuộn dây thứ cấp

Một cuộn sơ cấp và một cuộn thứ cấp

Thiết kế này cải thiện hiệu quả thử nghiệm bằng cách kích hoạt các chức năng đo lường đồng thời.

4. Chức năng đọc kép và tiêm kép

Chức năng đọc kép và chèn kép cung cấp phương pháp thử nghiệm thực tế cho các kỹ sư cần hoàn thành các phép đo điện trở cuộn dây một cách hiệu quả.

Nó giúp cải thiện năng suất kiểm tra hiện trường trong khi vẫn duy trì độ chính xác của phép đo.

10 Máy kiểm tra điện trở máy biến áp để đo điện trở cuộn dây Kiểm tra máy biến áp

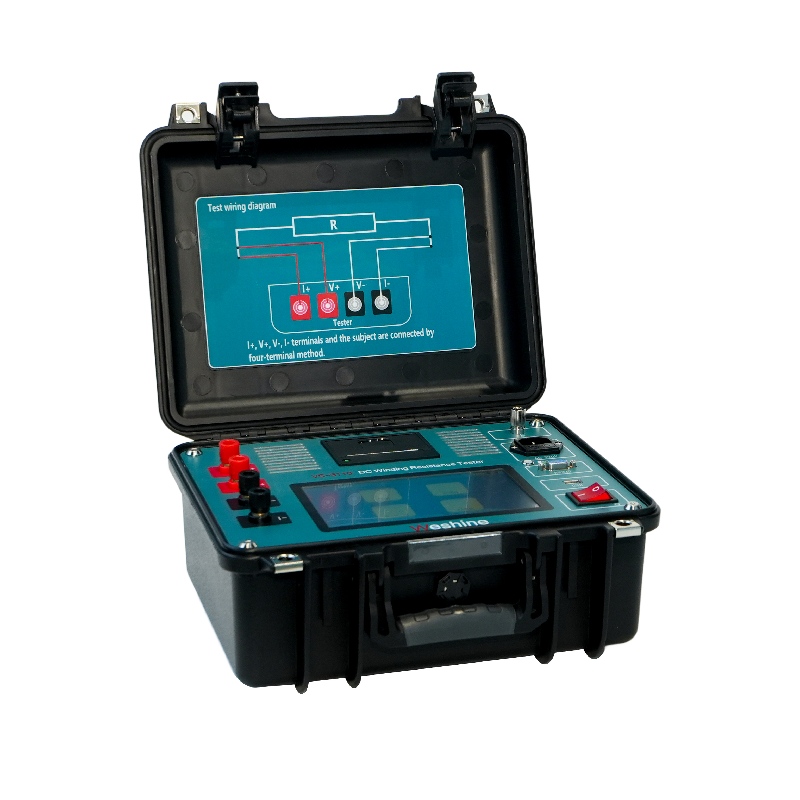

Máy kiểm tra điện trở máy biến áp 10 A, còn được gọi là Máy đo điện trở DC máy biến áp hoặc Máy đo điện trở máy biến áp, được chế tạo để cuộn dây kiểm tra điện trở của máy biến áp, là một thiết bị di động, vận hành bằng đường dây Dụng cụ được thiết kế đặc biệt để đo lường một cách an toàn và chính xác điện trở của tất cả các loại cuộn dây từ. Nó kiểm tra máy biến áp, quay cuộn dây động cơ, cuộn kháng song song và phép đo điện trở thấp của các kết nối, tiếp điểm và mạch điều khiển.

Đầu vào tiềm năng kép có thể đo Điện trở của hai cuộn sơ cấp, hai cuộn thứ cấp hoặc một cuộn sơ cấp và một một cuộn dây thứ cấp cùng một lúc. Việc đọc kép và tiêm kép này chức năng là một cách hiệu quả để hoàn thành bài kiểm tra trong thời gian.

Weshine®Kiểm tra điện trở cuộn dây của máy biến áptham số (Đặc điểm kỹ thuật)

Ứng dụng điển hình

Mục đích của Weshine®  Kiểm tra điện trở cuộn dây của máy biến áplà:

-Kiểm tra tính toàn vẹn của cuộn dây máy biến áp

-Kiểm tra tính toàn vẹn của bộ đổi vòi (nếu bất kỳ)

-Kiểm tra các kết nối nội bộ

-Tính tổn hao dây dẫn do DC gây ra điện trở (p=I²R)

Thông số kỹ thuật của từng máy biến áp sẽ được xác định thông qua thử nghiệm điển hình, thử nghiệm thường xuyên, thử nghiệm đặc biệt và các thử nghiệm khác.

Lựa chọn

Weshine có 8 năm kinh nghiệm đặc biệt để đối phó với đầy đủ các thiết bị điện. Hiện tại, Weshine có đã phát minh ra nhiều Máy đo điện trở máy biến áp khác nhau như được hiển thị dưới dạng:

Dựa trên các vấn đề về Chuỗi Cung ứng: Vui lòng liên hệ với Nhà phân phối Weshine được ủy quyền ưa thích của bạn để biết giá hiện tại và thời gian dẫn đầu.

Giấy chứng nhận chất lượng

Chúng tôi luôn tin rằng mọi thành công của công ty chúng tôi liên quan trực tiếp đến chất lượng sản phẩm chúng tôi cung cấp. Quanh co Kiểm tra điện trở máy biến áp đạt yêu cầu chất lượng cao nhất quy định theo hướng dẫn ISO9001, ISO14000:14001 và hệ thống kiểm soát chất lượng nghiêm ngặt của chúng tôi.
