Mô tả Sản phẩm

Weshine VS-3121A là máy chạy bằng pinMáy đo cách nhiệtvới màn hình hồ quang kỹ thuật số và tương tự, được thiết kế để kiểm tra điện trở cách điện cao áp trong việc bảo trì và bảo dưỡng cáp, máy móc của nhà máy quay, máy biến áp, thiết bị đóng cắt và các ứng dụng công nghiệp.

Thử nghiệm cách điện DC được thực hiện ở 250 V, 500 V, 1000 V, 2500 V, 5000 V. Phạm vi đo điện trở cách điện là 100 k Î© đến 1000 G Î©. Tự động phóng điện cho các mạch điện dung đang thử nghiệm được cung cấp và hiển thị điện áp giảm dần.

Thiết bị đầu cuối bảo vệ có thể được sử dụng để giảm thiểu ảnh hưởng của rò rỉ bề mặt và do đó các phép đo sai khi thực hiện các thử nghiệm điện trở cách điện.

Đối với các đối tượng thử nghiệm điện dung, thiết bị sẽ tự động phóng điện qua một điện trở bên trong và biểu thị điện áp trên các đầu cuối trong phạm vi từ 30 V đến 600 V với điện áp cao hơn được biểu thị bằng âHiâ. Tính năng này sẽ đưa ra chỉ báo điện áp suy giảm sau khi kiểm tra tải phản kháng. Khi chỉ báo điện áp biến mất, người dùng có thể ngắt kết nối các dây đo an toàn.

VS-3121AMáy đo cách nhiệtđược cung cấp bởi tám tế bào 1,5 V IEC LR6 (AA). Các tính năng an toàn của thiết kế bao gồm chỉ báo cảnh báo điện áp cao, hiển thị điện áp bên ngoài sau khi kiểm tra hồng ngoại, tự động xả tải phản kháng và dây dẫn kiểm tra

ĐĂNG KÍ

Vật liệu cách điện xuống cấp theo thời gian dẫn đến hỏng hóc và hóa đơn sửa chữa tốn kém. Máy kiểm tra điện trở cách điện đặt một điện áp DC đã điều chỉnh lên lớp cách điện và đo dòng điện chạy qua nó, áp dụng định luật Ôm để tính toán điện trở cách điện. Dòng điện chạy vì không có vật liệu cách nhiệt nào là hoàn hảo.

Máy kiểm tra hồng ngoại sử dụng bao gồm:

â

■ Lắp đặt thiết bị

■ Bảo dưỡng định kỳ

■ giải quyết vấn đề

Thử nghiệm cách điện với điện áp cao DC ảnh hưởng đến sự phân cực cách điện, do đó thử nghiệm liên tiếp mà không phóng điện hoàn toàn thiết bị được thử nghiệm sẽ mang lại các kết quả khác nhau.

Cần cẩn thận để luôn sử dụng cùng một quy trình và kỹ thuật kết nối và thử nghiệm chất cách điện để có thể đưa ra kết quả theo xu hướng. Điều quan trọng là ghi lại nhiệt độ của vật liệu cách nhiệt cũng như các giá trị IR

TÍNH NĂNG VÀ LỢI ÍCH

■ Máy đo điện trở cách điện nhỏ gọn, chắc chắn

■ Dễ dàng vận hành và lựa chọn dải điện áp

■ Vôn kế AC và DC (30 V - 600 V)

■ Hẹn giờ kiểm tra hồng ngoại do người dùng cài đặt (mặc định 1 phút), (tối đa 19 m 50 giây)

■ Hộp đựng mềm cho dụng cụ và dây dẫn

■ Bắt đầu nhanh và hướng dẫn sử dụng đầy đủ

■ Khóa phích cắm cách điện HV để tăng thêm độ an toàn

■ Cửa chớp trên các thiết bị đầu cuối ngăn chặn sự xâm nhập vô tình của bụi bẩn và các vật thể khác

THÔNG SỐ KỸ THUẬT

phạm vi cách nhiệt	0,1 MÎ© đến 2 TÎ©
Điện áp thử nghiệm danh nghĩa	250V, 500V, 1000V, 2500V, 5000V
Độ chính xác điện áp đầu cuối
	kiểm tra điện áp
	â¥1000 V 0... 5% danh nghĩa kiểm tra điện áp
độ chính xác cách nhiệt	±5% ±3 chữ số
Dòng điện ngắn mạch	5mA ±0,5mA
độ chính xác của vôn kế	±2%rdg±3dgt
Nguồn cấp	8 x pin LR6/AA
Phạm vi nhiệt độ hoạt động và độ ẩm
	- 20°C đến 45°C
độ ẩm	độ ẩm 80%
Phạm vi nhiệt độ lưu trữ và độ ẩm
	-20 °C đến 60 °C
Sự bảo vệ an toàn	Cách điện Cat III 600 V
Ghi chú	Lỗi dịch vụ với các giới hạn môi trường đã nêu gấp đôi lỗi nội tại
EMC	Tuân theo tiêu chuẩn IEC 61326-1:2013
kích thước	177 mm x 226 mm x 100 mm
Trọng lượng	1,9 kg (bao gồm pin)

VS-3121

VS-3121Máy đo cách nhiệtđã được thiết kế cho các ứng dụng thử nghiệm Điện và Công nghiệp, nơi điện áp hoạt động vượt quá 1000 V và yêu cầu điện áp thử nghiệm cách điện cao hơn.

Không giống như VS-3121A, VS-3121 cung cấp dải điện áp cố định là 50 V, 100 V, 250 V, 500 V, 1000 V và 2500 V.

Thiết bị có điện áp hoạt động trên 1 kV yêu cầuMáy đo cách nhiệts ở điện áp trên 1 kV. Cốt lõi của thử nghiệm điện áp cao, các thiết bị 5/10/15 kV của chúng tôi đáp ứng yêu cầu thử nghiệm chất lượng cao nhất cùng với sự an toàn, tiện lợi và tính di động hàng đầu.

Đối với khả năng kiểm tra cách điện hoàn chỉnh của tất cả các loại vốn cao

VS-3127

VS-3127Máy đo cách nhiệtcung cấp khả năng thực hiện các phép đo điện trở cách điện chính xác lên đến điện áp thử nghiệm 15 kV với điện trở tối đa 30 TÎ©. Độ chính xác đo điện trở là ± 5 % từ 1 MÎ© đến 3 TÎ©!

Đối với các công ty dịch vụ và tiện ích, VS-3127 là một công cụ thử nghiệm toàn diện với tính linh hoạt và khả năng kiểm chứng trong tương lai. Weshine VS-3127 được thiết kế để hoạt động ở mọi nơi bạn làm việc.

Điện áp định mức đầu ra tối đa đạt 7 bánh răng (250Vï¼500Vï¼1KVï¼2.5KVï¼5KVï¼10KVï¼15KV).

Dòng ngắn mạch tối đa 7mA

Kiểm tra điện trở cách điện (IR), kiểm tra chỉ số phân cựcï¼PI), kiểm tra tỷ lệ hấp thụ điện môi (DAR). Chế độ kiểm tra độ dốc (RAMP), chế độ kiểm tra điện trở lọc (FR). * Kiểm tra điện dung (Cap.).

Chức năng theo dõi điện áp, tự động theo dõi điện áp trực tiếp của thiết bị đo được

TẠI SAO KIỂM TRA Ở 15 KV?

5 kV đến 15 kV sẽ tăng gấp ba lần dòng điện thử nghiệm - điều này có thể ngăn dòng điện thử nghiệm âm khi có tiếng ồn cao.

15 kV được chỉ định cho các tài sản từ 35.000 V đến 69.000 V dựa trên NETA ATS 2007.

Động cơ trên 34.500 V nên được thử nghiệm ở 15 kV dựa trên NETA ATS 2007.

THÔNG SỐ KỸ THUẬT

phạm vi cách nhiệt	0,1 MÎ© đến 30 TÎ©
Điện áp thử nghiệm danh nghĩa	250V, 500V, 1kV, 2,5kV, 5kV, 10kV, 15kV
Độ chính xác điện áp đầu cuối
	ï¼5%ï½10%ï¼±10V
độ chính xác cách nhiệt	1 MÎ© đến 3 TÎ©, ±5% ±3 chữ số
	ï¼3 TÎ©, ±20% ±3 chữ số
Dòng điện ngắn mạch	â¥7 mA ± 0,5 mA
Chế độ kiểm tra đường dốc	±2%rdg±3dgt
Nguồn cấp	Bước lên điện áp đặt trước bằng cách thử nghiệm với kích thước bước 10% của điện áp đặt trước
Phạm vi nhiệt độ hoạt động và độ ẩm
	- 20°C đến 50°C
độ ẩm	độ ẩm 80%
Phạm vi nhiệt độ lưu trữ và độ ẩm
	-25 °C đến 65 °C
kiểm tra điện áp	AC/DC:0Vï½1000V, Độ chính xác: ±5%rdg±3V
kiểm tra điện dung	10nFï½25uF, Độ chính xác: ±10%rdg±10nF
Bài kiểm tra hiện tại	0,01nAï½7mA, Độ chính xác: ±5%rdg±0,5nA
Sự bảo vệ an toàn	Cách điện Cat III 600 V
Ghi chú	Lỗi dịch vụ với các giới hạn môi trường đã nêu gấp đôi lỗi nội tại
EMC	Tuân theo tiêu chuẩn IEC 61326-1:2013
kích thước	280 mm x 260 mm x 160 mm
Trọng lượng	4,9 kg (bao gồm pin)

Lựa chọn

Weshine có 8 năm kinh nghiệm chuyên xử lý các thiết bị điện hoàn chỉnh. Hiện tại, Weshine đã phát minh ra nhiều loạiMáy đo cách nhiệtcho mỗi bước như được hiển thị dưới dạng:

THÔNG TIN ĐẶT HÀNG CHOMáy đo cách nhiệtS
Con mèo. Không.	Điện áp thử nghiệm tối đa	Phạm vi kiểm tra tối đa	IR/PI/DAR	CON DỐC	FR	Mũ lưỡi trai.
VS-3121	2,5kV	100 GÎ©	√
VS-3121A	5,0kV	20 TÎ©	√

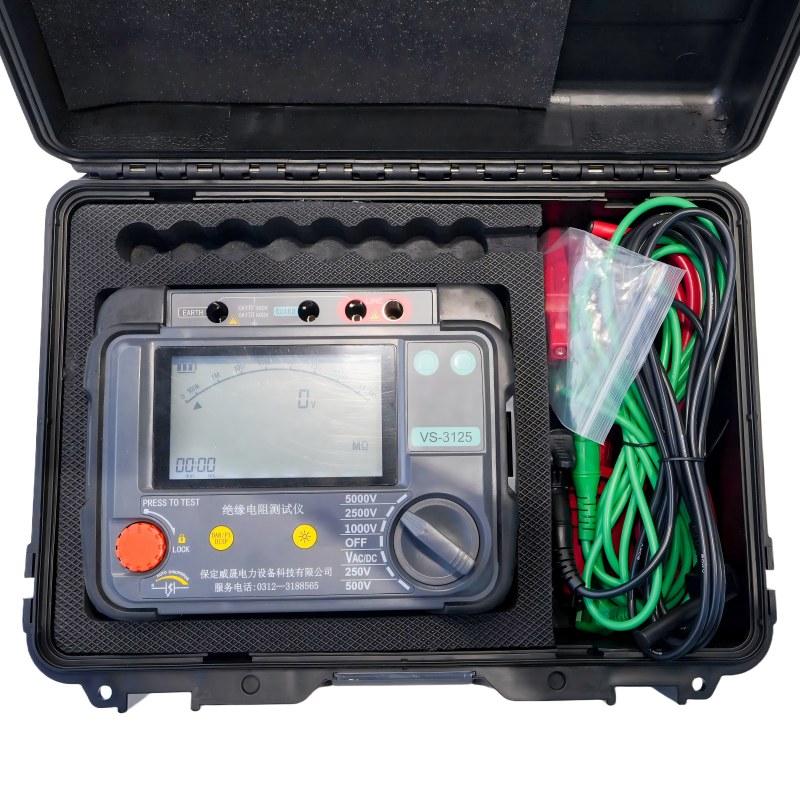

VS-3125	5,0kV	10 TÎ©	√	√	√
VS-3125A	5,0kV	10 TÎ©	√	√	√	√
VS-3126	10,0kV	20 TÎ©	√	√	√
VS-3126A	10,0kV	20 TÎ©	√	√	√	√
VS-3127	15,0kV	30 TÎ©	√	√	√	√

Dựa trên các vấn đề về Chuỗi cung ứng: Vui lòng liên hệ với Nhà phân phối Weshine được ủy quyền ưa thích của bạn để biết giá hiện tại và thời gian giao hàng.

Giấy chứng nhận chất lượng

Chúng tôi luôn tin rằng tất cả sự thành công của công ty chúng tôi đều liên quan trực tiếp đến chất lượng sản phẩm mà chúng tôi cung cấp.Máy đo cách nhiệtđáp ứng các yêu cầu chất lượng cao nhất được quy định trong hướng dẫn ISO9001, ISO14000:14001 và hệ thống kiểm soát chất lượng nghiêm ngặt của chúng tôi.
