Kiểm tra tỷ lệ máy biến áp

Weshine® đã phát minh ra Máy kiểm tra tỷ lệ quay để thử nghiệm Kiểm tra tỷ lệ biến áp với chứng chỉ CE, chất lượng và độ chính xác cao, Được phát minh và sản xuất theo tiêu chuẩn quốc gia, có sẵn giải pháp kiểm tra điện hoàn chỉnh. Liên hệ với chúng tôi để biết thêm chi tiết về Bộ kiểm tra tỷ lệ quay để thử nghiệm Kiểm tra tỷ lệ biến áp từ Weshine!

Gửi yêu cầu Tải xuống PDF

Mô tả Sản phẩm

Chúng ta tỏa sáng

Tỉ số biến đổi của máy biến áp bằng số vòng dây của cuộn sơ cấp chia cho số vòng dây của cuộn thứ cấp. Tỷ số máy biến áp cung cấp hiệu suất mong muốn của máy biến áp và điện áp tương ứng theo yêu cầu của cuộn thứ cấp.

Nếu yêu cầu điện áp thứ cấp thấp hơn điện áp sơ cấp - máy biến áp tăng áp - thì cuộn thứ cấp phải có ít vòng dây hơn cuộn sơ cấp và ngược lại đối với máy biến áp tăng áp; khi tỷ lệ của máy biến áp làm giảm điện áp, nó làm tăng dòng điện và ngược lại, do đó, tỷ lệ điện áp và dòng điện của một máy biến áp lý tưởng có liên quan trực tiếp đến tỷ lệ biến đổi.

Thật không may, máy biến áp không hoàn hảo, trong máy biến áp thực, tỷ số điện áp hoặc dòng điện có thể không khớp với tỷ số vật lý của máy biến áp do các tổn thất điện khác nhau, chẳng hạn như trong lõi sắt của máy biến áp (tổn thất dòng điện từ trễ và dòng xoáy) và đồng. tổn thất (do điện trở của cuộn dây sơ cấp và thứ cấp); do đó, các nhà sản xuất cố gắng thiết kế máy biến áp để giảm thiểu các tổn thất này nhằm đạt hiệu suất tối đa khi đầy tải, chuyển đổi công suất trên 95%, do đó cung cấp mức chênh lệch không quá 5% so với tỷ số điện áp/vòng quay của máy biến áp.

Weshine đã phát minh ra phép thử tỷ số vòng quay của máy biến áp, hay phép thử TTR, để đo lườngKiểm tra tỷ lệ máy biến ápvà xác nhận rằng máy biến áp có tỷ lệ vòng dây sơ cấp và thứ cấp chính xác. Sử dụng thử nghiệm này một cách chính xác có thể giúp xác định hiệu suất của bộ chuyển đổi nấc điều chỉnh, vòng dây bị đoản mạch, cuộn dây hở, kết nối cuộn dây không chính xác và các lỗi khác bên trong máy biến áp. Dòng máy kiểm tra TTR của Weshine mạnh mẽ để chịu được các điều kiện khắc nghiệt mà một số thử nghiệm máy biến áp gặp phải. Dòng máy này bao gồm các tính năng khác nhau để đơn giản hóa và tăng tốc độ kiểm tra cũng như máy kiểm tra TTR 3 pha và máy kiểm tra TTR PT và CT.

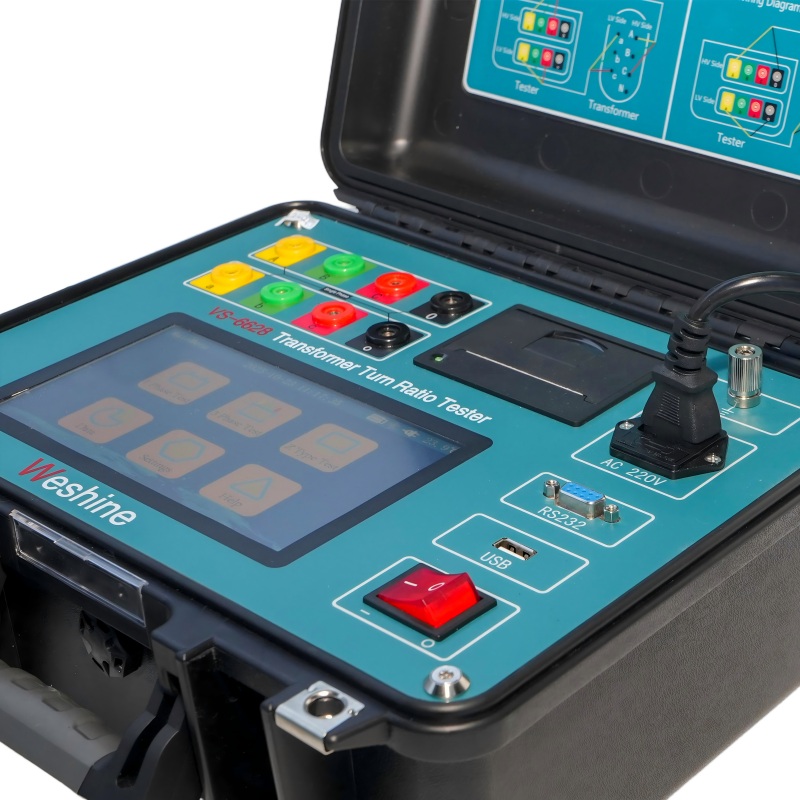

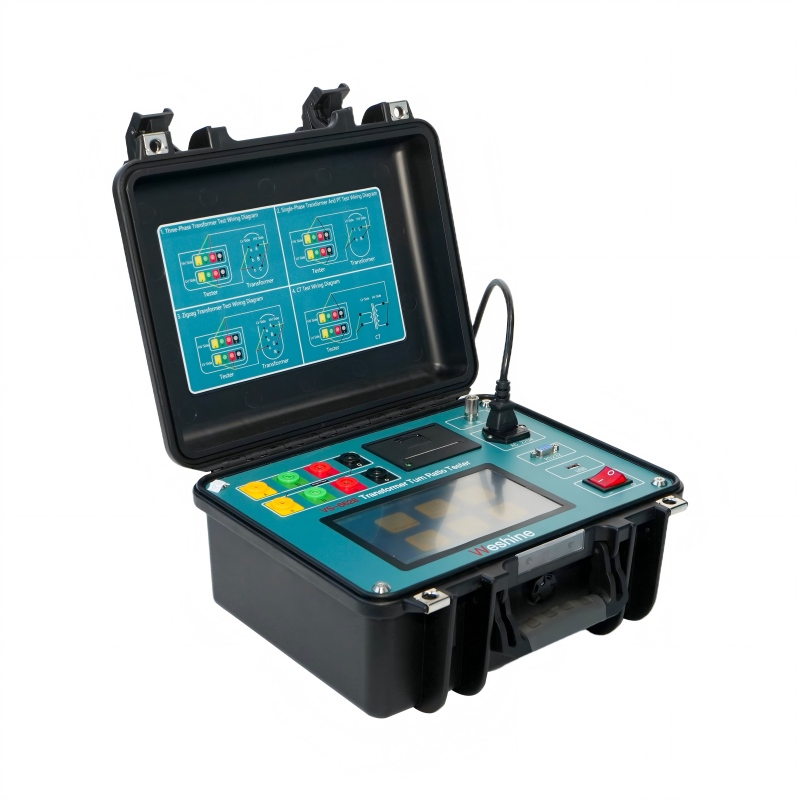

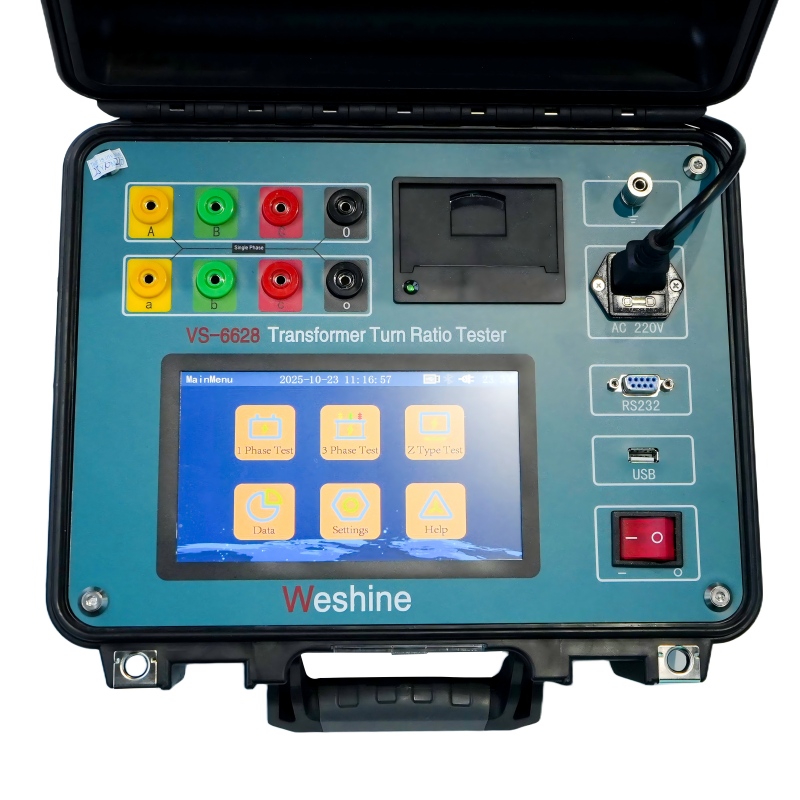

Bộ kiểm tra tỷ lệ vòng dây máy biến áp ba pha sê-ri VS-6628 được thiết kế để đo tỷ lệ vòng dây của máy biến áp công suất, dụng cụ và phân phối trong trạm biến áp hoặc môi trường sản xuất. Thiết kế chắc chắn và mạnh mẽ làm cho những nhạc cụ này rất phù hợp để sử dụng trong nhiều môi trường khắc nghiệt. Dây dẫn của chúng tôi được thiết kế đặc biệt để mang lại sự linh hoạt cần thiết trong thời tiết lạnh.

Nhưng vì máy biến áp phải chịu nhiều ứng suất và thay đổi khác nhau, cả về điện và cơ, trong suốt thời gian sử dụng, nên phải kiểm tra tỷ số vòng quay chính xác của máy biến áp trước khi đưa máy biến áp vào sử dụng và trong các lịch bảo trì khác nhau, đây là Máy kiểm tra tỷ lệ vòng quay máy biến áp Do đó, tỷ số vòng dây được đo bằng cách sử dụng các bộ kiểm tra tỷ số vòng dây máy biến áp khác nhau (thiết bị TTR) bao gồm tổn thất thường có trong máy biến áp, dẫn đến tỷ số vòng dây khác với số vòng dây vật lý, nhưng phản ánh tỷ số điện áp thực tế mà nhà sản xuất và người dùng mong đợi, hoặc tỷ lệ của một máy biến áp điện áp thực sự.

Chúng ta tỏa sáng

THÔNG TIN SẢN PHẨM
tên sản phẩm	MÁY KIỂM TRA TỶ SỐ BIẾN ÁP ĐỂ KIỂM TRA Kiểm tra tỷ số biến áp
Số mô hình	VS-6628	Phạm vi kiểm tra	0,9 ~ 10000
Sự chính xác	0,2%	giấy chứng nhận	CE; EMC; LVĐ; iso;
Ứng dụng tiêu biểu	Kiểm tra tỷ số biến, độ lệch pha và cực tính.
Hỗ trợ trong việc xác định
kích thước	345 x 295 x 175 mm	Trọng lượng	5kg

Lựa chọn

Weshine có 8 năm kinh nghiệm chuyên xử lý các thiết bị điện hoàn chỉnh. Hiện tại, Weshine đã phát minh ra nhiều máy kiểm tra tỷ lệ quay khác nhau để thử nghiệmKiểm tra tỷ lệ máy biến ápnhư thể hiện dưới dạng:

THÔNG TIN ĐẶT HÀNG THIẾT BỊ KIỂM TRA TỶ SỐ LẦN THỬ NGHIỆMKiểm tra tỷ lệ máy biến áp
Con mèo. Không.	Phạm vi kiểm tra	Sự chính xác	Nghị quyết	kích thước (mm)	Trọng lượng (Kilôgam)
VS-6628	0,9 đến 10000	0,2%	0,0001 phút	345 x 295 x 175	5
VS-6629	0,9 đến 10000	0,1% (0,9 đến 500) 0,2% (500 đến 3000) 0,3% (3000 đến 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 trở lênï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9 đến 10000	0,1% (0,9 đến 2000) 0,3% (2000 đến 10000)	0,0001 phút	360 x 280 x 160	6
VS-6628T	0,8 đến 10000	0,1% (0,8 đến 3000) 0,2% (3000 đến 10000)	0,0001 phút	320 x 240 x 130	3
VS-6628A	0,9 đến 10000	0,1% (0,9 đến 500) 0,2% (500 đến 3000) 0,3% (3000 đến 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 trở lênï¼1ï¼	246 x 156 x 62	1.7

Dựa trên các vấn đề về Chuỗi cung ứng: Vui lòng liên hệ với Nhà phân phối Weshine được ủy quyền ưa thích của bạn để biết giá hiện tại và thời gian giao hàng.

Giấy chứng nhận chất lượng

Chúng tôi luôn tin rằng tất cả sự thành công của công ty chúng tôi đều liên quan trực tiếp đến chất lượng sản phẩm mà chúng tôi cung cấp. Máy kiểm tra tỷ lệ quay để thử nghiệmKiểm tra tỷ lệ máy biến ápđáp ứng các yêu cầu chất lượng cao nhất được quy định trong hướng dẫn ISO9001, ISO14000:14001 và hệ thống kiểm soát chất lượng nghiêm ngặt của chúng tôi.
