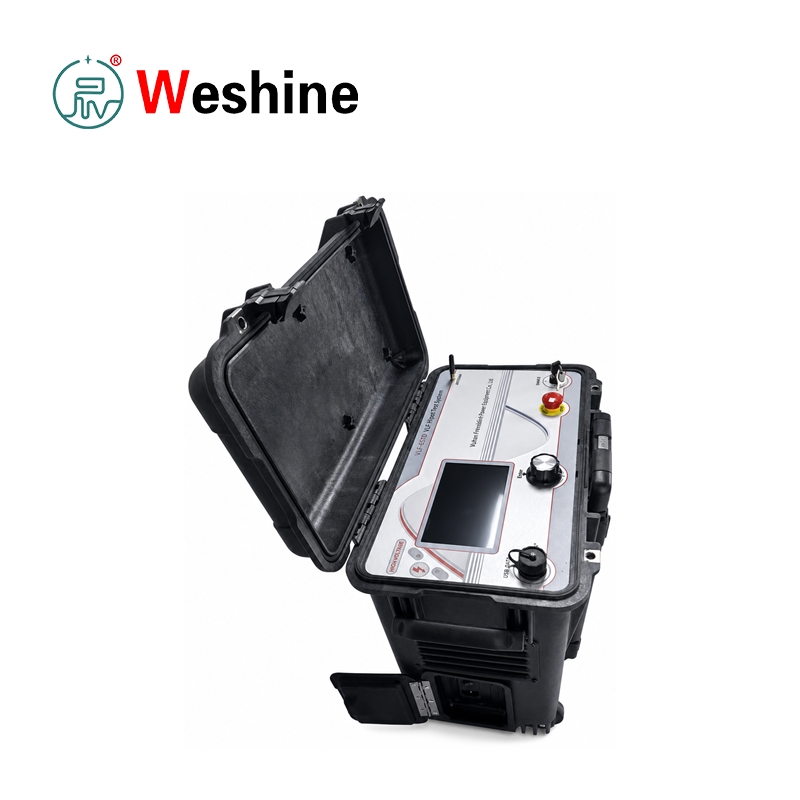

Máy phát điện áp cao tần số cực thấp

Là nhà sản xuất chuyên nghiệp ở Trung Quốc, Weishine muốn cung cấp cho bạn Máy phát điện cao áp tần số cực thấp chất lượng cao, được thiết kế để kiểm tra khả năng chịu đựng AC của cách điện trong đó thiết bị kiểm tra tần số điện thông thường sẽ yêu cầu công suất quá mức. Trong thử nghiệm cách điện phòng ngừa, thử nghiệm khả năng chịu điện áp cao là một trong những phương pháp quan trọng nhất để xác minh xem liệu cách điện của thiết bị có thể chịu được điện áp thử nghiệm quy định một cách an toàn hay không. Đối với các đối tượng thử nghiệm điện dung lớn như cáp nguồn XLPE, tụ điện, máy phát điện lớn và động cơ, thử nghiệm khả năng chịu đựng AC 50 Hz thường yêu cầu máy biến áp thử nghiệm lớn hoặc bộ thử nghiệm cộng hưởng. Hệ thống kiểm tra tần số cực thấp 0,1 Hz giúp giảm công suất thử nghiệm cần thiết và giúp việc thử nghiệm tại hiện trường trở nên thiết thực hơn. Thiết kế nhỏ gọn và di động giúp giảm chi phí mua sắm tổng thể cho các nhóm kỹ thuật hiện trường.

Thiết bị kiểm tra tạo ra điện áp cao AC tần số cực thấp được kiểm soát. Các tần số đầu ra khả dụng là 0,1 Hz, 0,05 Hz, 0,02 Hz và 0,01 Hz. Tần số thấp hơn cho phép thiết bị kiểm tra tải điện dung lớn hơn trong khi vẫn duy trì kích thước thiết bị kiểm tra và nhu cầu điện năng ở mức có thể quản lý được. Theo hướng dẫn sử dụng, hệ thống này đặc biệt phù hợp với các thiết bị điện có điện dung tương đương lớn, bao gồm dây cáp điện, tụ điện, máy phát điện vừa và lớn và động cơ.

Thành phần sản phẩm

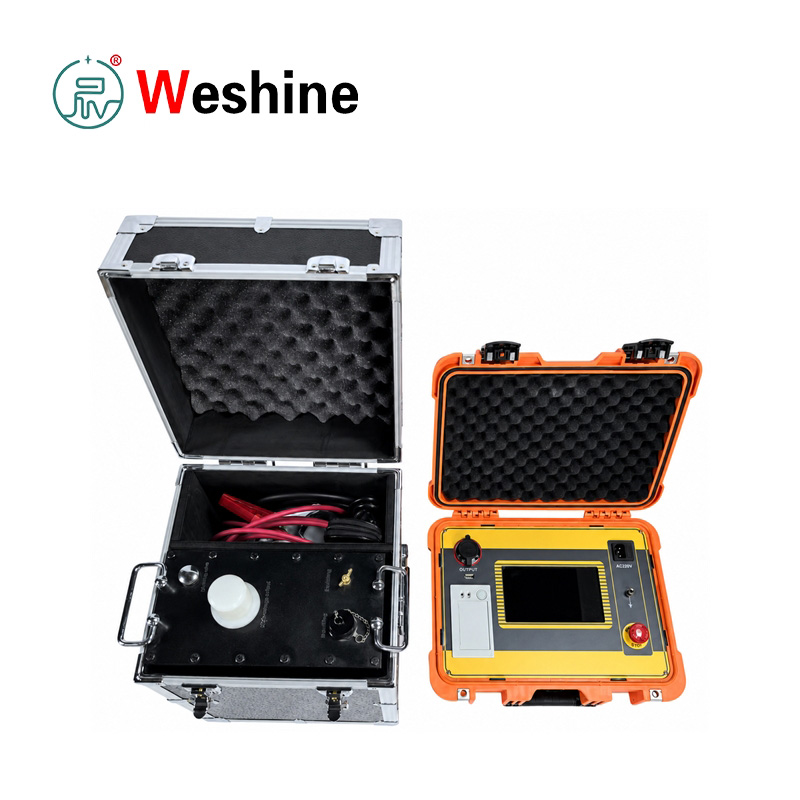

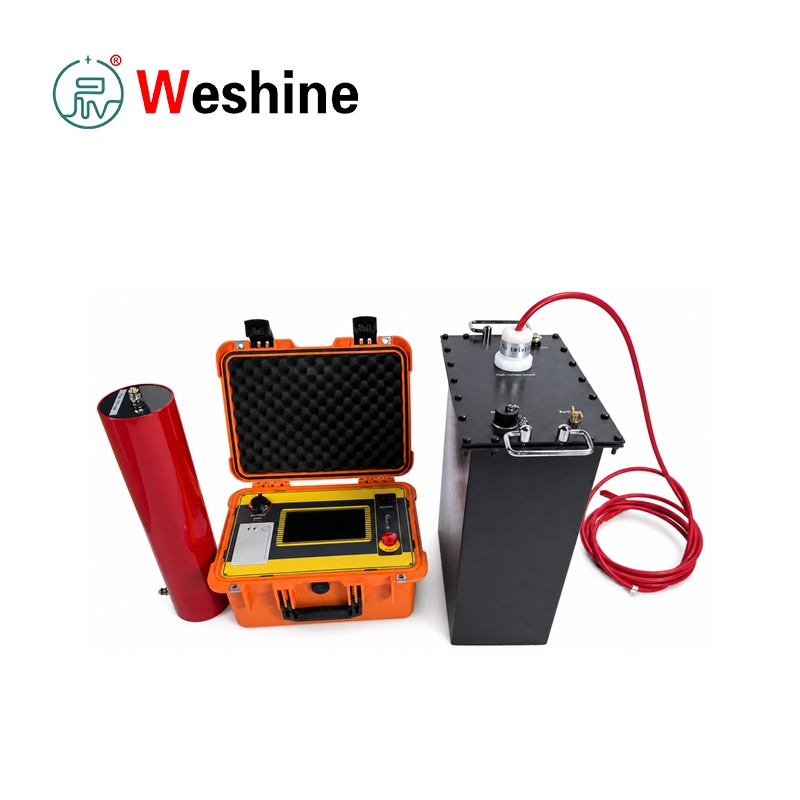

Hệ thống bao gồm hai phần chính: bộ điều khiển và bộ tăng áp cao áp.

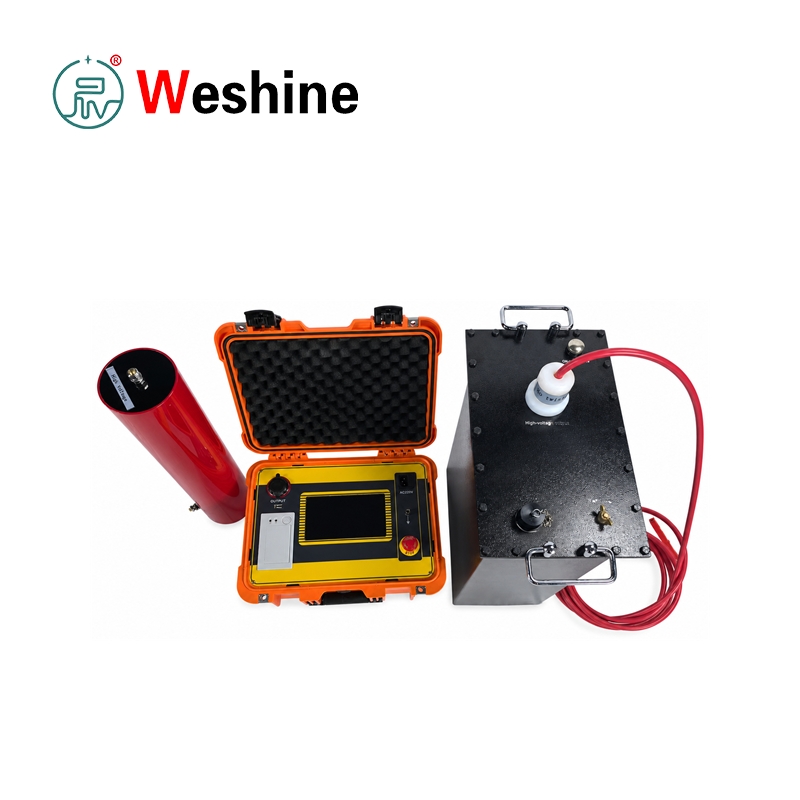

Bộ điều khiển bao gồm màn hình cảm ứng điện dung 7 inch, công tắc nguồn, đầu vào AC 220 V, đầu nối đất, cổng giao tiếp USB, máy in và nút dừng khẩn cấp.

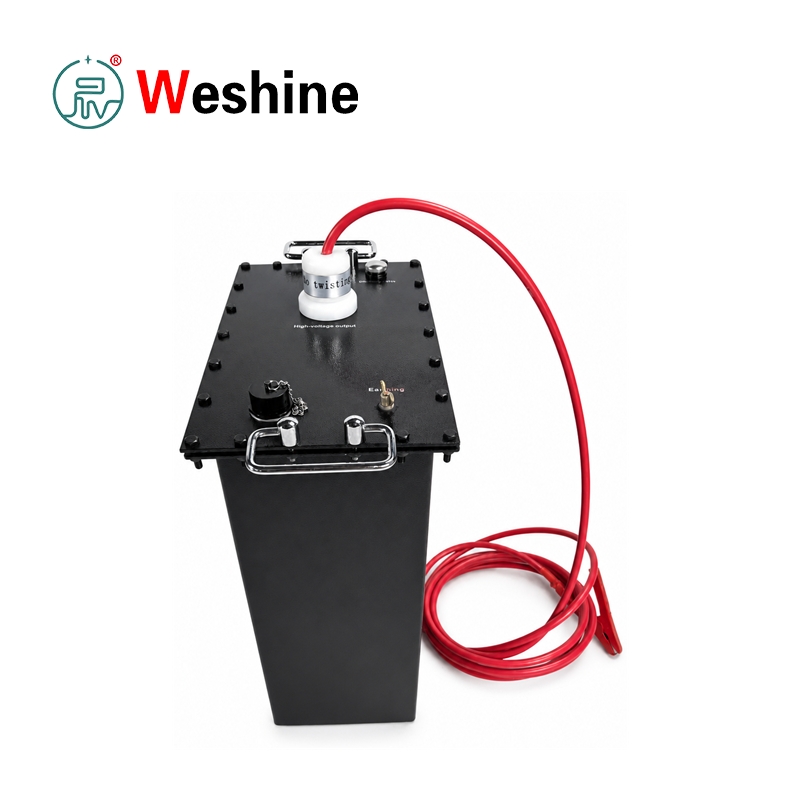

Bộ tăng áp tạo ra đầu ra điện áp cao và được kết nối với bộ điều khiển thông qua cáp điều khiển điện áp thấp được cung cấp. Đầu ra điện áp cao được kết nối với đối tượng thử nghiệm bằng cáp điện áp cao và các phụ kiện nối đất được cung cấp.

Hoạt động được tự động hóa

Sau khi nối dây, người dùng đặt tần số đầu ra, thời gian thử nghiệm, điện áp thử nghiệm, giới hạn quá dòng phía điện áp cao và giới hạn quá áp trên màn hình cảm ứng. Khi quá trình kiểm tra bắt đầu, thiết bị sẽ thực hiện tự kiểm tra tải, tự động tăng điện áp, đầu ra có biên độ không đổi, định thời gian, tắt máy bình thường và tự động phóng điện. Thiết bị có thể dừng bằng bộ đếm thời gian hoặc bằng cách dừng thủ công. Nó cũng cung cấp khả năng bảo vệ tắt máy bất thường thông qua bảo vệ quá áp và quá dòng.

Máy phát điện cao áp tần số cực thấp này sử dụng điều khiển phản hồi âm vòng kín điện áp cao và điện áp thấp. Hướng dẫn sử dụng nêu rõ rằng đầu ra không tạo ra hiệu ứng tăng điện dung. Nhiều chức năng bảo vệ bao gồm bảo vệ quá áp, bảo vệ quá dòng phía điện áp cao và bảo vệ quá dòng phía điện áp thấp, với thời gian tác động bảo vệ không quá 10 ms. Bộ điều khiển và máy phát điện áp cao được kết nối thông qua điều khiển điện áp thấp và điều khiển quang học được sử dụng để vận hành an toàn hơn. Thiết kế phần cứng bền bỉ, tuổi thọ lâu dài để sử dụng lâu dài cho dự án và thử nghiệm nhiều lần.

Kết quả kiểm tra có thể được in trực tiếp dưới dạng báo cáo kiểm tra. Dữ liệu lịch sử được lưu tự động sau khi dừng hẹn giờ thông thường, dừng thủ công, dừng bảo vệ quá áp hoặc dừng bảo vệ quá dòng. Máy có thể lưu trữ tới 64 bản ghi đo; các bản ghi cũ hơn sẽ tự động bị xóa khi vượt quá giới hạn lưu trữ. Hệ thống cũng hỗ trợ cài đặt ngày giờ, chuyển đổi giao diện tiếng Trung và tiếng Anh, lưu trữ tự động, in tự động và giao tiếp USB với phần mềm quản lý cấp trên.

Thiết bị thử nghiệm tuân thủ DL/T 849.4-2004, Điều kiện kỹ thuật chung cho máy phát điện cao áp tần số cực thấp. Hướng dẫn này cũng tham khảo phương pháp thử nghiệm VLF 0,1 Hz đối với cáp điện cách điện XLPE 35 kV trở xuống. Khi sử dụng tại hiện trường, điện dung của đối tượng thử nghiệm không được vượt quá tải điện dung định mức của cấu hình thiết bị đã chọn. Nếu điện dung của đối tượng thử nghiệm thấp hơn 0,05 μF, tụ điện phụ 0,05 μF có thể được kết nối song song để hỗ trợ đầu ra bình thường.

Thông số sản phẩm

Hướng dẫn sản phẩm

Nguyên lý làm việc của thiết bị kiểm tra VLF

Thiết bị kiểm tra VLF di động hoạt động bằng cách thay thế kiểm tra khả năng chịu tần số nguồn 50 Hz bằng kiểm tra AC tần số cực thấp.

Đối với đối tượng thử nghiệm điện dung, dòng điện tỷ lệ thuận với tần số, điện dung và điện áp. Bằng cách giảm tần số xuống 0,1 Hz hoặc thấp hơn, công suất nguồn thử nghiệm cần thiết sẽ giảm đáng kể trong khi vẫn giữ được mục đích thực tế của thử nghiệm khả năng chịu cách điện xoay chiều.

Kết nối thiết bị trước khi thử nghiệm

Trước khi thử nghiệm, hãy kết nối:

theo sơ đồ nối dây trong sách hướng dẫn.

Thiết bị đầu cuối nối đất phải được kết nối với trái đất. Đầu vào AC được kết nối với nguồn điện 220 V, 50 Hz.

Nếu sử dụng máy phát điện di động thì điện áp và tần số đầu ra của máy phát điện phải ổn định.

Cài đặt tham số và chuẩn bị kiểm tra

Bật nguồn bộ điều khiển và vào màn hình cài đặt thông số.

Đặt các thông số sau:

Các tần số có sẵn bao gồm:

Thời lượng thử nghiệm có thể được đặt từ 0 đến 99 phút.

Giá trị điện áp và dòng điện được hiển thị bởi thiết bị là giá trị đỉnh.

Quy trình kiểm tra tự động

Sau khi nhấn Start, máy sẽ tự kiểm tra.

Quá trình thử nghiệm bao gồm:

1. Tự kiểm tra tải
2. Tự động tăng điện áp
3. Đầu ra có biên độ không đổi
4. Chịu được thời gian
5. Tự động tắt và xả

Nếu không phát hiện tải, bộ điều khiển sẽ hiển thị cảnh báo không tải.

Sau khi đạt đến điện áp cài đặt, thiết bị sẽ duy trì đầu ra có biên độ không đổi và bắt đầu quá trình đo thời gian chịu đựng.

Khi đạt đến thời gian đã đặt, hệ thống sẽ dừng đầu ra điện áp cao và tự động phóng điện đối tượng thử nghiệm.

Chế độ tắt máy và quản lý dữ liệu

Dụng cụ hỗ trợ:

Tắt máy bình thường

Tắt máy bất thường

Ở mỗi chế độ tắt máy, dữ liệu kiểm tra được lưu trữ dưới dạng dữ liệu lịch sử.

Người dùng có thể:

Hướng dẫn kiểm tra cáp

Để kiểm tra cáp:

1. Ngắt kết nối tất cả các thiết bị điện được kết nối với cáp trước khi thử nghiệm.
2. Đo điện trở cách điện bằng megom kế.
3. Chỉ thực hiện kiểm tra khả năng chịu đựng VLF sau khi việc kiểm tra cách điện được chấp nhận.

Hướng dẫn chỉ rõ:

Thời gian thử nghiệm:

Hướng dẫn kiểm tra động cơ đồng bộ

Để thử nghiệm động cơ đồng bộ, hướng dẫn khuyến nghị nên thử nghiệm theo từng pha.

Phương pháp thử nghiệm:

Thời gian thử nghiệm nhìn chung giống như thử nghiệm khả năng chịu tần số công nghiệp, thông thường:

Trong quá trình thử nghiệm, người vận hành phải quan sát:

Xả an toàn sau khi thử nghiệm

Sau khi tắt máy, sử dụng thanh phóng điện để phóng điện hoàn toàn đối tượng thử nghiệm trước khi tháo bất kỳ dây cáp nào.

Bước này rất cần thiết, đặc biệt đối với các thiết bị điện dung như:

Đặc trưng

1．Hỗ trợ thử nghiệm khả năng chịu đựng AC tần số cực thấp 0,1 Hz.

2．Hỗ trợ lựa chọn tần số đầu ra 0,05 Hz, 0,02 Hz và 0,01 Hz.

3．Cung cấp khả năng tăng điện áp tự động, đầu ra có biên độ không đổi, định thời gian, tắt máy và phóng điện.

4．Đo và hiển thị đầu ra điện áp cao và dòng điện thử nghiệm dưới dạng giá trị đỉnh.

5．Cung cấp bảo vệ quá áp cho đầu ra điện áp cao.

6．Cung cấp bảo vệ quá dòng phía điện áp cao và phía điện áp thấp.

7．Tự động cắt đầu ra khi điện áp hoặc dòng điện vượt quá giới hạn đã đặt.

8．Thời gian tác động bảo vệ không quá 10 ms.

9．Cung cấp hoạt động trên màn hình cảm ứng điện dung 7 inch.

10．Hiển thị dữ liệu kiểm tra và dạng sóng đầu ra trên màn hình cảm ứng.

11．Bao gồm lưu trữ dữ liệu lịch sử tự động lên tới 64 bản ghi.

12．Cung cấp máy in tích hợp để in báo cáo thử nghiệm.

13．Hỗ trợ giao tiếp USB với phần mềm quản lý cấp trên.

14．Bao gồm chuyển đổi giao diện tiếng Trung và tiếng Anh.

15．Cung cấp điều khiển phản hồi âm điện áp cao và điện áp thấp vòng kín.

16．Hỗ trợ kiểm tra khả năng chịu đựng AC của các đối tượng kiểm tra điện dung lớn.

17．Bao gồm thanh phóng điện và cáp nối đất để phóng điện an toàn sau thử nghiệm.

18．Cung cấp nút dừng khẩn cấp trên bộ điều khiển.

19．Hỗ trợ vận hành trong nhà và ngoài trời.

20．Bao gồm tụ bù cho đối tượng thử nghiệm điện dung nhỏ.

Kịch bản ứng dụng

Tiện ích điện

Các công ty điện lực sử dụng thiết bị kiểm tra VLF để kiểm tra khả năng chịu đựng của cáp điện trung thế, động cơ lớn, máy phát điện, tụ điện và các thiết bị điện có điện dung lớn khác trong quá trình kiểm tra nghiệm thu và bảo trì phòng ngừa.

Nhà sản xuất máy biến áp

Các nhà sản xuất máy biến áp và thiết bị điện có thể sử dụng bộ thử nghiệm trong khu vực thử nghiệm nơi hệ thống cách điện điện dung lớn yêu cầu xác minh khả năng chịu đựng AC ở tần số giảm.

Nhà máy điện

Các nhà máy điện sử dụng thiết bị này để kiểm tra khả năng chịu đựng của cuộn dây stato máy phát điện, động cơ lớn, cáp dịch vụ trạm và hệ thống cách điện liên quan trong quá trình vận hành thử, đại tu và bảo trì định kỳ.

Đường sắt

Hệ thống cấp điện đường sắt sử dụng cáp trung thế và thiết bị quay. Thiết bị kiểm tra hỗ trợ kiểm tra khả năng chịu đựng tại hiện trường trong thời gian ngừng bảo trì theo lịch trình.

Nhà máy công nghiệp

Các cơ sở công nghiệp như khai thác mỏ, hóa dầu, thép và các nhà máy sản xuất có thể sử dụng thiết bị này để kiểm tra khả năng chịu đựng cách điện của cáp và động cơ trong các hệ thống phân phối điện của nhà máy.

trường đại học

Các trường đại học và trung tâm đào tạo có thể sử dụng hệ thống này để giảng dạy các nguyên tắc kiểm tra khả năng chịu đựng VLF, tính toán dòng điện dung, quy trình kiểm tra cáp và thực hành an toàn điện áp cao.

Phòng thí nghiệm thử nghiệm

Các phòng thí nghiệm điện áp cao có thể dựa vào Máy phát điện áp cao tần số cực thấp để kiểm tra khả năng chịu đựng AC của các đối tượng thử nghiệm điện dung, mẫu cáp, động cơ và hệ thống cách điện yêu cầu điện áp tần số cực thấp được kiểm soát.

Bảo trì cáp

Các nhóm bảo trì cáp sử dụng thiết bị kiểm tra để kiểm tra nghiệm thu cáp XLPE, kiểm tra phòng ngừa, kiểm tra theo dõi lỗi và xác minh cách điện sau khi lắp đặt hoặc sửa chữa.

Ứng dụng

Thử nghiệm khả năng chịu đựng VLF AC 1．0,1 Hz.

Thử nghiệm khả năng chịu đựng cáp nguồn 2．XLPE.

Kiểm tra cách điện cáp 3．35 kV trở xuống.

4．Thử nghiệm khả năng chịu đựng của tụ điện.

5．Thử nghiệm cách điện máy phát điện cỡ vừa và lớn.

6．Thử nghiệm khả năng chịu đựng cuộn dây stato của động cơ.

7．Kiểm tra chuyển giao cáp.

8．Thử nghiệm bảo trì phòng ngừa cáp.

9．Kiểm tra cách điện của thiết bị có điện dung lớn.

10．Thử nghiệm khả năng chịu đựng AC tại hiện trường với công suất nguồn thử nghiệm giảm.

11．Kiểm tra điện áp cao theo thời gian tự động.

12．Thử nghiệm khả năng chịu đựng được bảo vệ quá áp và quá dòng.

13．Lưu trữ hồ sơ kiểm tra lịch sử.

14．Tạo báo cáo thử nghiệm được in.

15．Sàng lọc tình trạng cách điện trước khi cấp điện.

Trường hợp khách hàng

Ngành: Nhà thầu bảo trì cáp.

Sự cố: Một nhà thầu bảo trì cần thực hiện thử nghiệm nghiệm thu trên cáp XLPE trung thế mới được lắp đặt. Thiết bị chịu đựng AC tần số nguồn thông thường khó vận chuyển và yêu cầu công suất nguồn cao hơn do điện dung của cáp. Nhóm cần một giải pháp chịu đựng AC di động phù hợp để thử nghiệm cáp hiện trường.

Quy trình kiểm tra: Các kỹ thuật viên đã ngắt kết nối tất cả các thiết bị được kết nối với cáp và trước tiên kiểm tra từng pha bằng megohm kế. Sau khi xác nhận điện trở cách điện chấp nhận được, họ kết nối bộ điều khiển, bộ tăng áp, cáp đầu ra điện áp cao, cáp nối đất và thanh phóng điện theo dây thử nghiệm. Điện áp thử nghiệm được đặt theo điện áp pha cáp và giá trị quá dòng được tính từ điện dung cáp, tần số thử nghiệm và điện áp. Nhóm đã chọn đầu ra 0,1 Hz, đặt thời lượng thử nghiệm cần thiết và bắt đầu tăng điện áp tự động.

Kết quả: Thiết bị đã hoàn thành việc tăng điện áp tự động, đầu ra có biên độ không đổi, định thời gian, tắt máy và phóng điện. Không quan sát thấy hiện tượng phóng điện phá hủy, âm thanh bất thường, khói, mùi, điện áp không ổn định hoặc dòng điện bất thường trong thời gian chịu đựng. Dữ liệu thử nghiệm được lưu trữ và in cho hồ sơ dự án.

Lợi ích ：Nhà thầu đã hoàn thành thử nghiệm khả năng chịu đựng AC của cáp bằng một hệ thống hiện trường nhỏ hơn và thiết thực hơn. Tự động bảo vệ, định thời gian, xả, lưu trữ và in ấn đã giúp giảm thiểu thao tác thủ công và cải thiện tài liệu kiểm tra.

Câu hỏi thường gặp

Máy phát điện cao áp tần số cực thấp dùng để làm gì? Nó được sử dụng để thử nghiệm khả năng chịu đựng VLF AC của các thiết bị điện có điện dung lớn, đặc biệt là cáp điện, tụ điện, máy phát điện và động cơ.

Tại sao nên sử dụng thử nghiệm VLF 0,1 Hz thay vì thử nghiệm khả năng chịu đựng AC 50 Hz? Đối tượng thử nghiệm điện dung lớn yêu cầu dòng điện cao ở tần số 50 Hz. Việc giảm tần số kiểm tra xuống 0,1 Hz làm giảm đáng kể công suất kiểm tra cần thiết, khiến việc kiểm tra khả năng chịu đựng AC tại hiện trường trở nên thiết thực hơn.

Tần số đầu ra nào có sẵn? Thiết bị kiểm tra hỗ trợ cài đặt tần số đầu ra 0,1 Hz, 0,05 Hz, 0,02 Hz và 0,01 Hz.

Tải điện dung tối đa là gì? Tải tối đa là 0,5 μF ở 0,1 Hz, 1,1 μF ở 0,05 Hz, 2,2 μF ở 0,02 Hz và 5,5 μF ở 0,01 Hz.

Bao gồm những chức năng bảo vệ nào? Thiết bị bao gồm bảo vệ quá áp, bảo vệ quá dòng phía điện áp cao, bảo vệ quá dòng phía điện áp thấp, dừng khẩn cấp và tự động xả sau khi tắt máy.

Bộ thử nghiệm có thể in báo cáo thử nghiệm không? Đúng. Máy in tích hợp có thể in dữ liệu thử nghiệm hiện tại và dữ liệu lịch sử hiển thị trên màn hình.

Có thể lưu trữ bao nhiêu hồ sơ lịch sử? Thiết bị có thể lưu trữ tới 64 hồ sơ kiểm tra lịch sử. Các bản ghi cũ hơn 64 bản mới nhất sẽ tự động bị xóa.

Những biện pháp phòng ngừa an toàn nào được yêu cầu sau khi thử nghiệm? Sau khi tắt máy, sử dụng thanh phóng điện để phóng điện hoàn toàn đối tượng thử nghiệm trước khi tháo bất kỳ dây cáp nào. Việc kiểm tra điện áp cao chỉ nên được thực hiện bởi những người đã được đào tạo theo quy trình an toàn điện áp cao.
