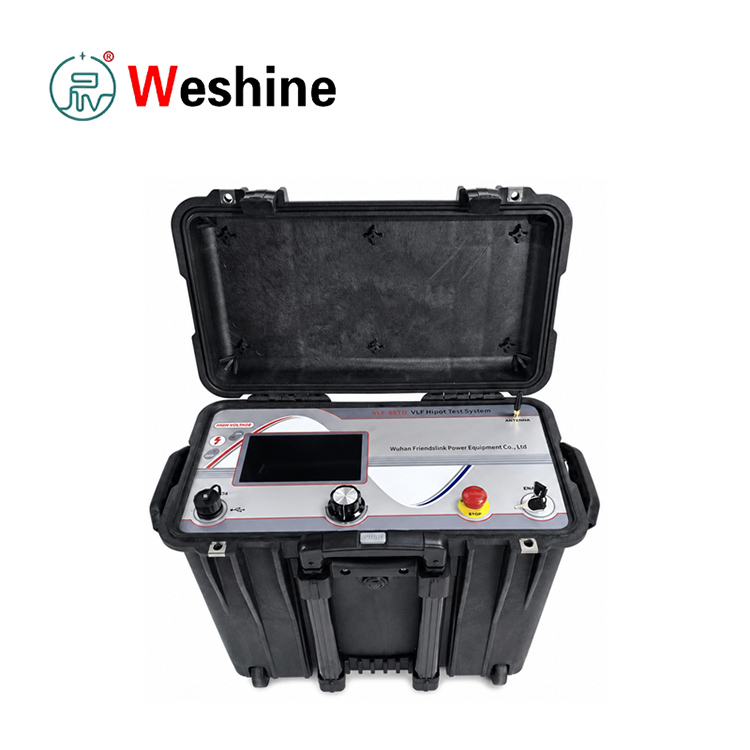

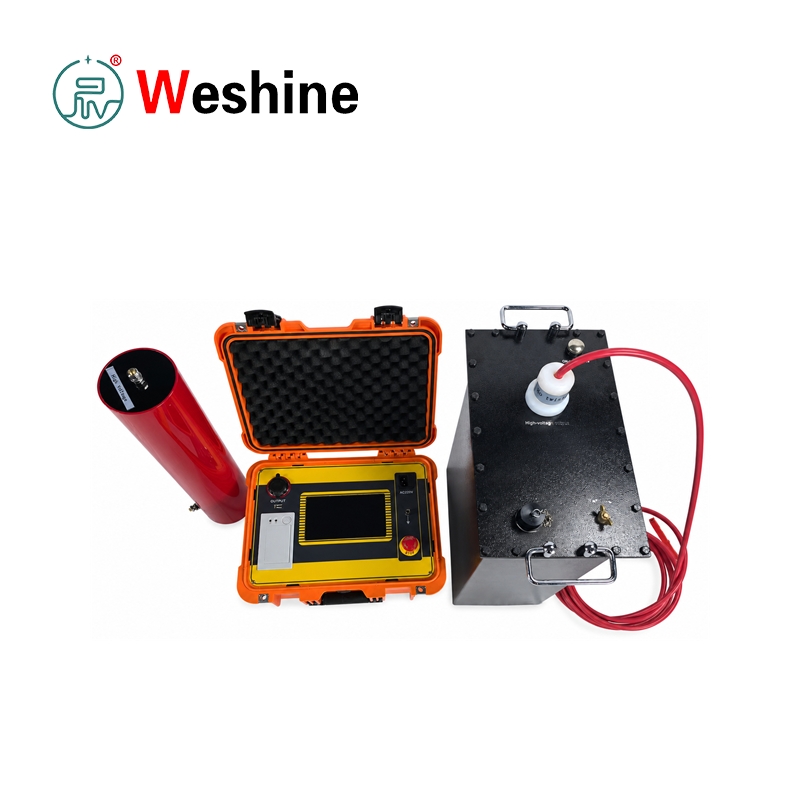

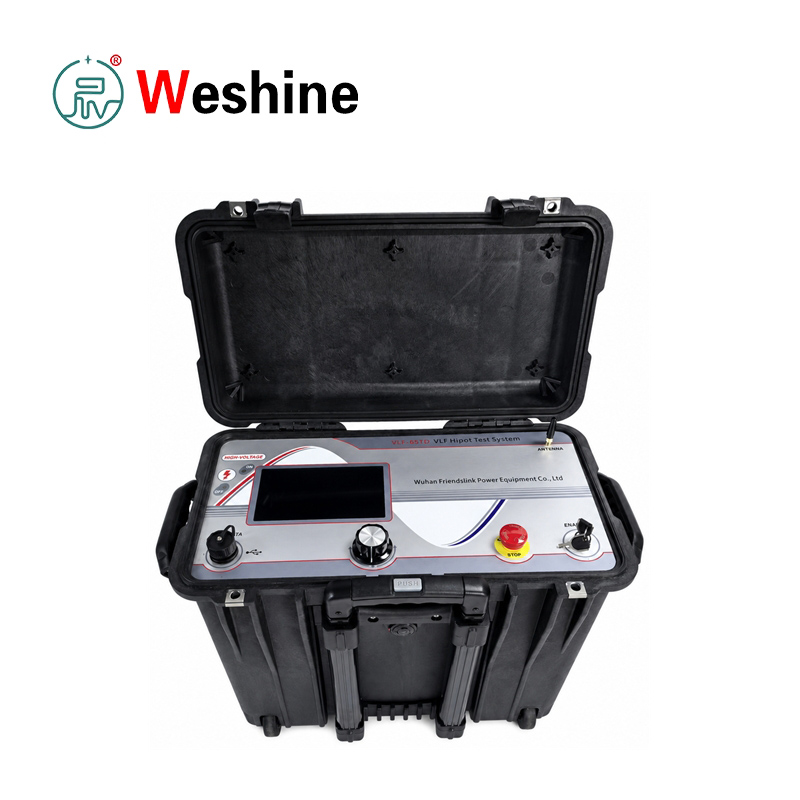

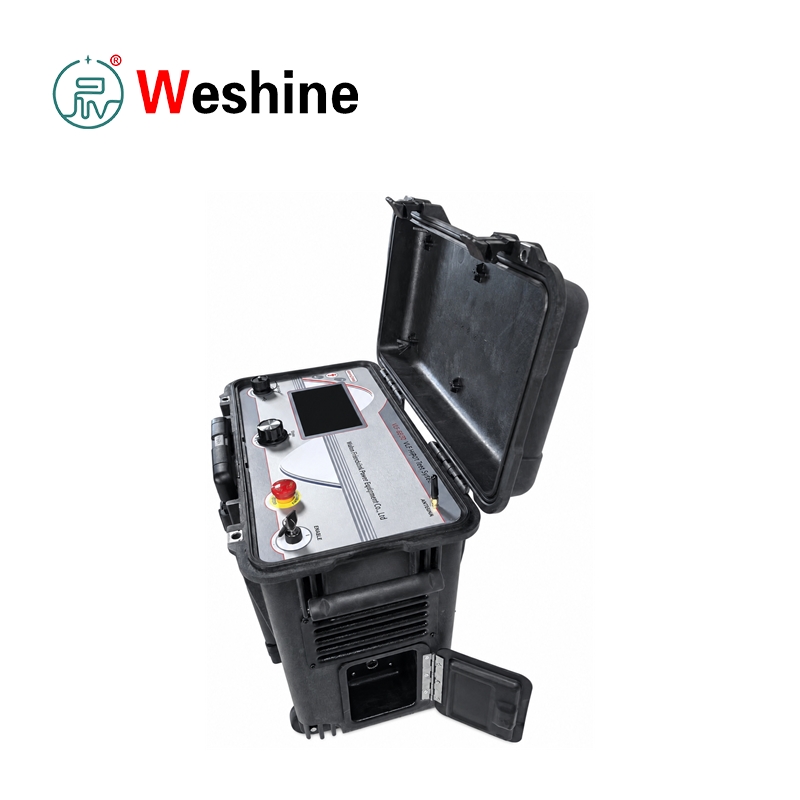

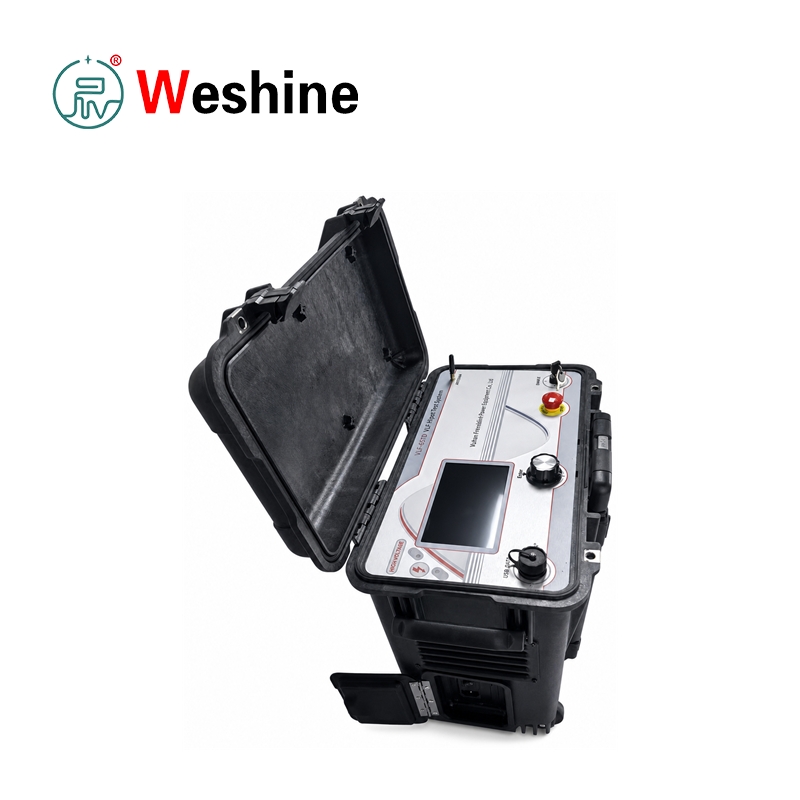

Hệ thống kiểm tra VLF Tan Delta

Hệ thống thử nghiệm VLF Tan Delta bền bỉ được cung cấp bởi Weshine, nhà sản xuất chuyên nghiệp tại Trung Quốc, được thiết kế để chẩn đoán cách điện và thử nghiệm khả năng chịu đựng của cáp điện trung thế. Nó tích hợp khả năng chịu điện áp xoay chiều VLF và đo tổn thất điện môi vào một thiết bị nhỏ gọn. Thiết bị tuân thủ tiêu chuẩn CENELEC HD 620 S1:1996 và HD 621 S1:1996, áp dụng cho cáp PE, XLPE và cáp cách điện bằng giấy.

Trong quá trình bảo trì cáp định kỳ, các khuyết tật cách điện vô hình bao gồm lão hóa cây nước, ô nhiễm, hư hỏng cơ học và hư hỏng một phần không thể được phát hiện bằng cách kiểm tra trực quan đơn giản. Thử nghiệm sóng hình sin VLF 0,1 Hz áp dụng ứng suất AC vào cách điện cáp trong khi yêu cầu công suất điện ít hơn nhiều so với thiết bị thử nghiệm 50 Hz truyền thống, giúp việc thử nghiệm tại hiện trường các cáp trung thế dài dễ dàng hơn nhiều.

Hệ thống kiểm tra Delta VLF Tan này cung cấp đầu ra sóng hình sin VLF cho các thử nghiệm chịu đựng và đo trực tiếp delta tan. Chỉ số Tan delta phản ánh hệ số tổn thất điện môi của cách điện cáp, yếu tố này đánh giá mức độ lão hóa và suy giảm. Thiết bị tự động chạy thử nghiệm tổn thất ở nhiều cấp điện áp theo quy trình cố định: chu kỳ 0,5 U0, chu kỳ U0 và chu kỳ 1,5 U0. Sau khi kết thúc tất cả các vòng, dữ liệu thử nghiệm sẽ được lưu và cáp được xả hoàn toàn.

Có sẵn hai cấu hình tiêu chuẩn: mô hình đỉnh 34 kV và 45 kV. Thiết bị 34 kV tạo ra sóng hình sin lên tới 24 kV RMS (đỉnh 34 kV); tổ máy 45 kV đạt 31,8 kV RMS (đỉnh 45 kV). Đầu ra điện áp DC cũng được tích hợp sẵn, dao động trong khoảng ±1~34 kV đối với phiên bản 34 kV và ±1~45 kV đối với phiên bản 45 kV. Chế độ kiểm tra sóng hình chữ nhật và DC cũng được hỗ trợ.

Để bảo trì vỏ cáp, máy thử nghiệm hỗ trợ kiểm tra vỏ bọc và định vị lỗi với điện áp đầu ra tối đa 10 kV. Đo dòng điện rò rỉ ở chế độ DC giúp đánh giá chất lượng cách điện tổng thể của cáp. Tính năng phát hiện sự cố tích hợp ngay lập tức cắt điện áp cao khi xảy ra hiện tượng phóng điện hoặc lỗi cáp, mang lại sự bảo vệ hoàn toàn.

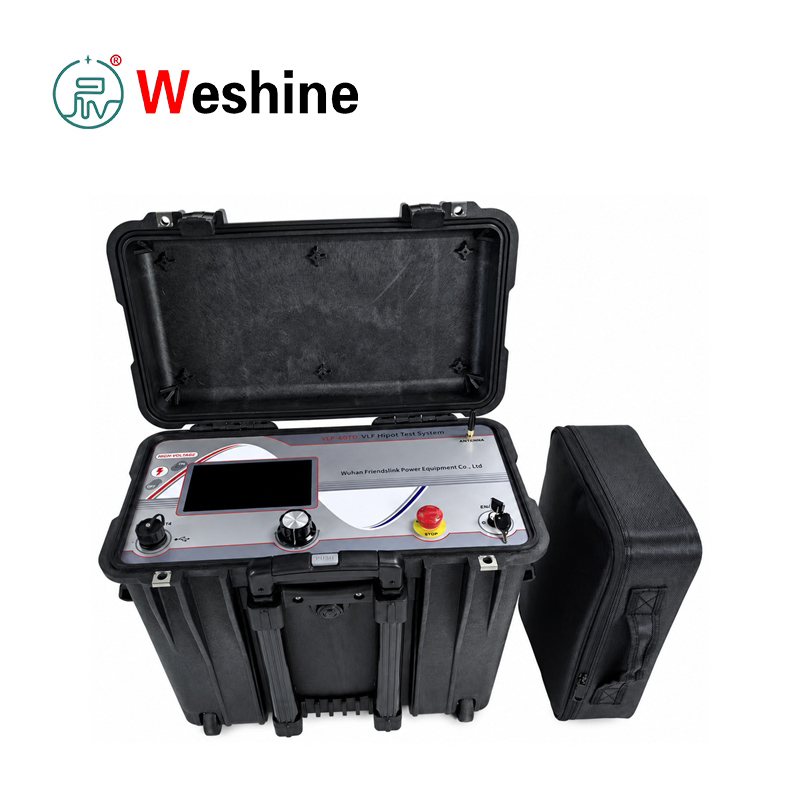

Bộ sản phẩm hoàn chỉnh bao gồm máy chủ thử nghiệm chính, cáp điện áp cao, dây nối đất, dây nguồn, ổ flash USB và túi phụ kiện. Cổng USB 2.0 cho phép xuất dữ liệu và nâng cấp chương trình cơ sở. Tất cả nhật ký kiểm tra được lưu trữ cục bộ và có thể được xuất sang USB để tạo báo cáo trên PC. Phần mềm so khớp hỗ trợ mở đồng thời các tệp dữ liệu pha A/B/C và xuất ra các báo cáo chi tiết kèm theo các số liệu thử nghiệm và đường cong tổn thất điện môi.

An toàn là ưu tiên hàng đầu. Điện áp cao sẽ được tạo ra trong quá trình vận hành nên chỉ những kỹ thuật viên được đào tạo chuyên nghiệp mới được phép vận hành. Người vận hành phải tuân thủ nghiêm ngặt năm quy tắc an toàn cốt lõi: cắt điện, khóa cấp điện trở lại, xác minh điện áp bằng 0, nối đất và đoản mạch, cách ly các bộ phận trực tiếp liền kề. Thử nghiệm điện áp cao cần có hai nhân viên trở lên tại chỗ để giám sát.

Hướng dẫn sản phẩm

Máy kiểm tra cáp tích hợp hoạt động bằng cách áp dụng điện áp hình sin 0,1 Hz có thể điều khiển được trên các cáp được kiểm tra. So với thử nghiệm điện áp xoay chiều 50 Hz thông thường, công nghệ tần số cực thấp giúp giảm đáng kể nhu cầu dòng điện đối với tải cáp điện dung, cho phép kiểm tra tại hiện trường các cáp trung thế di động.

Trước khi kết nối cáp, hãy tuân thủ nghiêm ngặt năm quy tắc an toàn điện áp cao. Đảm bảo cáp kiểm tra đã tắt nguồn, cách ly, xác minh điện áp, nối đất và nối ngắn mạch. Tất cả các bộ phận mang điện gần đó phải được che chắn hoặc tách biệt. Chỉ những người vận hành được đào tạo mới có thể vận hành thiết bị khi có ít nhất một người giám sát.

Kết nối các phụ kiện theo thứ tự cố định: nối cáp nối đất với đầu nối đất của máy chủ trước, sau đó kết nối với nối đất bảo vệ của trạm; gắn cáp cao áp vào cổng ra điện áp cao; kết nối dây dẫn bên trong của cáp điện áp cao với pha hoặc vỏ cáp thông qua các phụ kiện phù hợp; cố định tấm chắn cáp cao áp vào thanh nối đất gần đó; cuối cùng là cắm dây nguồn.

Đối với các thử nghiệm chịu đựng VLF, hãy chọn dạng sóng, điện áp định mức, tần số và thời gian thử nghiệm. Điện áp đỉnh, dòng điện, dạng sóng đầu ra, tần số cài đặt và giá trị RMS theo thời gian thực được hiển thị trên màn hình. Bộ hẹn giờ sẽ tự động bắt đầu khi điện áp đạt đến giá trị đặt trước.

Để chẩn đoán tan delta, hãy kích hoạt chức năng mất điện môi và nhập điện áp pha định mức U0 của cáp. Máy sẽ khởi chạy các chu trình kiểm tra tự động và mỗi lần đo đầy đủ mất khoảng 3 phút 30 giây. Nó ghi lại điện dung, điện trở, tổn thất điện môi trung bình và các giá trị tổn thất theo thời gian thực của cáp dưới 0,5 U0, 1,0 U0 và 1,5 U0.

Sau khi quá trình kiểm tra kết thúc, dữ liệu sẽ tự động lưu và cáp sẽ xả hoàn toàn. Người dùng có thể duyệt các bản ghi lịch sử, xuất một hoặc nhiều nhật ký sang USB 2.0 và tạo báo cáo có thể in được thông qua phần mềm hỗ trợ. Công cụ hiển thị đường cong suy hao và dữ liệu độc lập cho ba pha cáp.

Khi chạy kiểm tra vỏ bọc hoặc xác định lỗi, hãy xác nhận rằng vỏ cáp không được nối đất ở cả hai đầu, không nối đất gián tiếp qua các khớp hoặc phụ kiện. Đầu ra tối đa để kiểm tra vỏ bọc và dò tìm lỗi là 10 kV.

Đặc trưng

1．Hỗ trợ thử nghiệm khả năng chịu đựng sóng AC hình sin VLF

2．Chức năng đo tổn thất điện môi tan delta tất cả trong một

3．Hai lựa chọn điện áp đỉnh: 34 kV và 45 kV

4．Đầu ra sóng hình sin: tối đa 24 kV RMS hoặc 31,8 kV RMS

5．Đầu ra điện áp DC tích hợp để kiểm tra cách điện bổ sung

6．Có sẵn chế độ kiểm tra điện áp sóng hình chữ nhật

7．Chức năng đo dòng rò chế độ DC

8．Đầu ra tối đa 10 kV để kiểm tra vỏ bọc và xác định lỗi vỏ bọc

9．Trình tự kiểm tra tổn thất điện môi tự động ở 0,5 U0, U0 và 1,5 U0

10．Hiển thị dòng điện và điện áp đỉnh theo thời gian thực trong quá trình hoạt động

11．Hiển thị dạng sóng đầu ra theo thời gian thực trên màn hình

12．Tự động cắt điện áp cao khi có sự cố điện áp

13．Bộ nhớ trong cục bộ dành cho tất cả nhật ký kiểm tra

14．Kiểm tra xuất dữ liệu qua giao diện USB 2.0

15．Phần mềm hỗ trợ xuất báo cáo thử nghiệm tùy chỉnh

16．Chức năng nâng cấp firmware qua ổ USB

17．Giao diện đa ngôn ngữ (tiếng Anh và tiếng Trung giản thể)

18．Được trang bị nút dừng khẩn cấp và khóa đầu ra điện áp cao

19．Thiết kế bảo vệ điện áp ngược

20．Thiết kế vỏ bảo vệ di động để kiểm tra cáp ngoài trời

Kịch bản ứng dụng

Tiện ích điện

Các đơn vị vận hành lưới điện sử dụng thiết bị thử nghiệm để vận hành thử cáp trung thế, bảo trì thường xuyên, chẩn đoán tan delta, kiểm tra vỏ bọc và đánh giá cách điện trên mạng phân phối và trạm biến áp.

Nhà sản xuất máy biến áp

Các nhà máy biến áp và thiết bị điện sử dụng máy kiểm tra để kiểm tra cách điện cáp và linh kiện yêu cầu đo điện áp VLF và tổn thất điện môi.

Nhà máy điện

Các nhà máy điện dựa vào thiết bị để kiểm tra cáp trạm, bảo trì cáp máy phát phụ, kiểm tra vỏ bọc và chẩn đoán cách điện trong thời gian ngừng bảo trì.

Đường sắt

Mạng lưới cấp điện đường sắt đặt cáp trung thế trong các trạm biến áp và đường dây truyền tải. Máy hỗ trợ các thử nghiệm chịu đựng cáp và phân tích tan delta trong thời gian bảo trì.

Nhà máy công nghiệp

Các xưởng khai thác mỏ, hóa dầu, thép và sản xuất sử dụng nó để kiểm tra nghiệm thu cáp mới, bảo trì định kỳ và điều tra lỗi vỏ bọc.

trường đại học

Các trường cao đẳng và viện nghiên cứu áp dụng thiết bị thử nghiệm để giảng dạy lý thuyết thử nghiệm cáp VLF, tính toán tổn thất điện môi, phân tích lão hóa cách điện và tiêu chuẩn vận hành an toàn điện áp cao.

Phòng thí nghiệm thử nghiệm

Các phòng thí nghiệm cáp và điện áp cao chuyên nghiệp áp dụng Hệ thống thử nghiệm VLF Tan Delta này để tiến hành các thử nghiệm chịu đựng VLF, đo tan delta, kiểm tra vỏ bọc và các dịch vụ chẩn đoán cáp của bên thứ ba.

Bảo trì cáp

Đội ngũ dịch vụ cáp sử dụng thiết bị để kiểm tra cáp XLPE, PE và cáp cách điện bằng giấy, chẩn đoán lão hóa cây nước, định vị lỗi vỏ bọc và lập báo cáo thử nghiệm.

Các hạng mục kiểm tra có thể áp dụng

1．Thử nghiệm khả năng chịu đựng cáp sóng hình sin VLF

2．Kiểm tra tổn thất điện môi đồng bằng cáp trung thế

3．Chẩn đoán lão hóa cách điện cáp XLPE

Kiểm tra điện áp chịu được cáp 4．PE

5．Kiểm tra hiệu suất cáp cách điện bằng giấy

6．Đánh giá sự suy thoái của cây cáp nước

7．Thử nghiệm vỏ cáp lên tới 10kV

8．Xác định lỗi vỏ cáp

9．Kiểm tra khả năng chịu điện áp DC

10．Kiểm tra điện áp sóng hình chữ nhật

11．Đo dòng rò ở chế độ DC

12．Thử nghiệm nghiệm thu bàn giao cáp mới

13．Kiểm tra bảo dưỡng phòng ngừa định kỳ cho cáp

14．Tạo báo cáo thử nghiệm tích hợp ba pha

15．Lưu trữ nhật ký cục bộ và xuất dữ liệu USB

Trường hợp khách hàng

Lĩnh vực công nghiệp:Dịch vụ bảo trì cáp trung thế

Sự cố dự án

Cần một nhóm bảo trì lưới điện để đánh giá nhiều bộ cấp cáp XLPE đã cũ. Các thử nghiệm chịu đựng đơn giản chỉ có thể kiểm tra khả năng chống đánh thủng, trong khi nhóm nghiên cứu cũng yêu cầu dữ liệu về tổn thất điện môi để đánh giá độ lão hóa của lớp cách điện và xác định các dây cáp có khả năng bị lỗi cây nước.

Kiểm tra luồng hoạt động

Các kỹ thuật viên đã cách ly cáp mục tiêu, tuân theo năm thông số kỹ thuật an toàn, nối đất toàn bộ, kết nối cáp cao thế và dây che chắn theo hướng dẫn, sau đó cấp nguồn cho thiết bị kiểm tra. Họ đã chọn chế độ thử nghiệm đồng bằng tan, điền vào điện áp pha định mức U0 của cáp, nhả nút dừng khẩn cấp và khóa điện áp cao, sau đó bắt đầu thử nghiệm tự động. Thiết bị đo tổn thất điện môi dưới 0,5 U0, U0 và 1,5 U0, lưu trữ dữ liệu và xả cáp sau khi hoàn thành.

Kết quả kiểm tra

Nhân viên đã kiểm tra hồ sơ lịch sử và xuất tất cả dữ liệu sang ổ USB. Kết hợp các báo cáo so sánh pha được tạo ra bằng phần mềm với các giá trị tổn thất điện môi và đường cong xu hướng. Những cáp có chỉ số tổn thất bình thường vẫn được sử dụng, trong khi những cáp xuống cấp nghiêm trọng đã được lên kế hoạch theo dõi tiếp theo.

Ưu điểm ứng dụng

Nhóm đã hoàn thành cả việc kiểm tra điện áp chịu đựng và chẩn đoán lão hóa bằng một thiết bị di động. Chu kỳ kiểm tra tự động, xuất USB và tạo báo cáo cải thiện đáng kể khả năng truy xuất nguồn gốc dữ liệu và cắt giảm khối lượng công việc giấy tờ thủ công.

Câu hỏi thường gặp

Q: Thiết bị kiểm tra này nhận ra những chức năng gì?

Trả lời: Nó hoàn thành việc kiểm tra khả năng chịu đựng VLF của cáp trung thế, đo tổn thất điện môi tam giác, kiểm tra vỏ bọc, xác định chính xác lỗi vỏ bọc, kiểm tra khả năng chịu DC, kiểm tra sóng hình chữ nhật và phát hiện dòng rò.

Hỏi: Sự khác biệt giữa thử nghiệm chịu đựng VLF và thử nghiệm tan delta là gì?

Trả lời:Thử nghiệm khả năng chịu đựng VLF xác minh xem liệu cách điện của cáp có thể chịu được điện áp xoay chiều quy định hay không; Thử nghiệm tan delta đo hệ số tổn thất điện môi để đánh giá mức độ lão hóa và hư hỏng của cách điện.

Q: Cấu hình điện áp nào là tùy chọn?

A: Hai mô hình: đỉnh 34 kV và đỉnh 45 kV. Mô hình 34 kV xuất ra sóng hình sin lên đến đỉnh 24 kV RMS / 34 kV; mô hình 45 kV đạt đỉnh 31,8 kV RMS / 45 kV.

Hỏi: Tan delta được đo ở tần số nào?

Trả lời: Phép đo Tan delta được thực hiện ở tần số cực thấp 0,1 Hz.

Hỏi: Phạm vi điện dung cáp nào hỗ trợ thử nghiệm đồng bằng tan?

A: kiểu 34 kV: 1 nF ~ 8 μF; Model 45 kV: 1 nF ~ 5 μF.

Hỏi: Thiết bị có thể xuất hồ sơ kiểm tra không?

Đ: Vâng. Nhật ký kiểm tra được lưu trữ nội bộ và có thể xuất qua USB 2.0. Các tệp đã xuất có thể được mở bằng phần mềm chuyên dụng để tạo báo cáo thử nghiệm chính thức.

Q: Nó có hỗ trợ xác định lỗi vỏ bọc không?

Trả lời: Có, máy kiểm tra hỗ trợ kiểm tra vỏ bọc và định vị lỗi với đầu ra tối đa 10 kV.

Q: Những lưu ý an toàn chính trong quá trình vận hành?

A: Chỉ những chuyên gia được đào tạo mới có thể vận hành thiết bị. Cáp kiểm tra phải được tắt nguồn, nối đất và cách ly hoàn toàn trước khi nối dây. Kiểm tra điện áp cao yêu cầu giám sát tại chỗ và phải sử dụng khóa khẩn cấp & khóa điện áp cao một cách chính xác.
