Máy đo điện trở đất kỹ thuật số VS-3001

Máy đo điện trở nối đất và điện trở đất VS-3001 được thiết kế và sản xuất đặc biệt để đo tại chỗ điện trở nối đất, điện trở suất của đất, điện áp nối đất và điện áp xoay chiều kết hợp với tiêu chuẩn kiểm tra điện trở nối đất chống sét mới. Dòng điện thử nghiệm lên tới 20mA. Công nghệ xử lý kỹ thuật số và vi xử lý, phương pháp 4 dây chính xác, phương pháp 3 dây và phương pháp 2 dây đơn giản để đo điện trở nối đất, nhập công nghệ FFT (Fast Fourier Transform), công nghệ AFC (Điều khiển tần số tự động), tự động xác định nhiễu và chọn tần số đo, làm nhiễu Giảm thiểu tác động và cung cấp giá trị điện trở đất chính xác hơn. Nó có khả năng chống nhiễu độc đáo và khả năng thích ứng với môi trường, đồng thời có tính nhất quán tốt trong các thử nghiệm lặp đi lặp lại, đảm bảo độ chính xác cao, độ ổn định cao và độ tin cậy cao khi đo lâu dài. Nó được sử dụng rộng rãi trong việc đo điện trở nối đất, điện trở suất của đất, điện áp nối đất và điện áp xoay chiều của nguồn điện, viễn thông, khí tượng, mỏ dầu, xây dựng, chống sét và thiết bị điện công nghiệp.

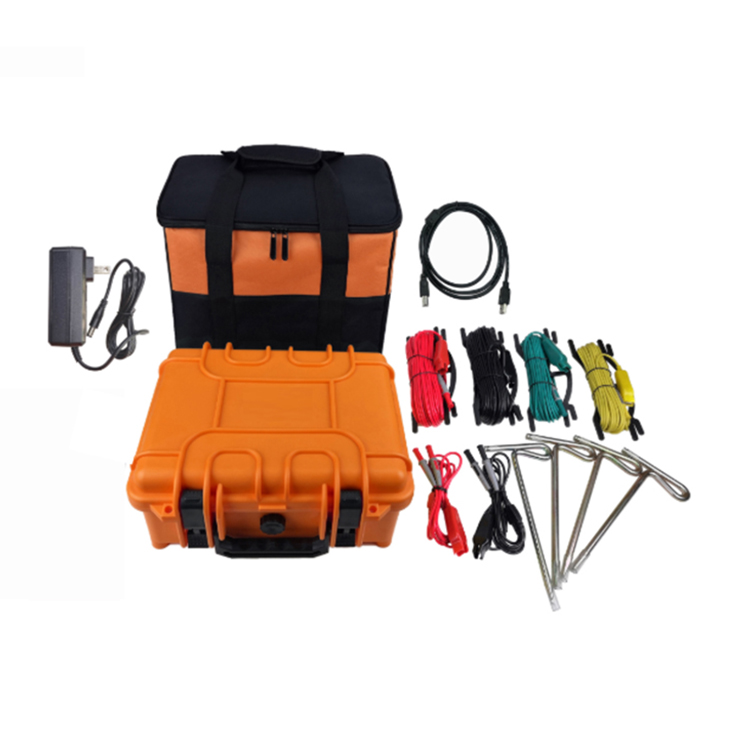

Máy đo điện trở nối đất và điện trở đất VS-3001, còn được gọi là máy đo điện trở nối đất chính xác, máy đo điện trở nối đất bốn dây, máy đo điện trở nối đất hai ba bốn dây, máy đo điện trở đất, bao gồm máy chủ, phần mềm dữ liệu, đường dây kiểm tra, Thanh nối đất phụ, đường dây liên lạc, v.v. Thiết kế kiểu hộp công cụ đặc biệt cho máy chủ, sử dụng nhựa polypropylen làm nguyên liệu thô, bổ sung chất độn composite mới để ép phun một lần, mật độ, độ bền, độ cứng, độ cứng, khả năng chống mài mòn, nhiệt thấp Khả năng chống chịu, hiệu suất cách nhiệt vượt trội hơn, thân hộp có thể chịu được áp suất khoảng 200kg, đảm bảo độ chính xác cao, độ ổn định cao và độ tin cậy cao trong các thử nghiệm môi trường khác nhau. Màn hình LCD lớn của máy chủ, có đèn nền và chỉ báo biểu đồ thanh, rõ ràng trong nháy mắt. Đồng thời, nó có thể lưu trữ 300 bộ dữ liệu và các chức năng đọc, xem, lưu, báo cáo và in dữ liệu lịch sử có thể được thực hiện thông qua phần mềm dữ liệu.

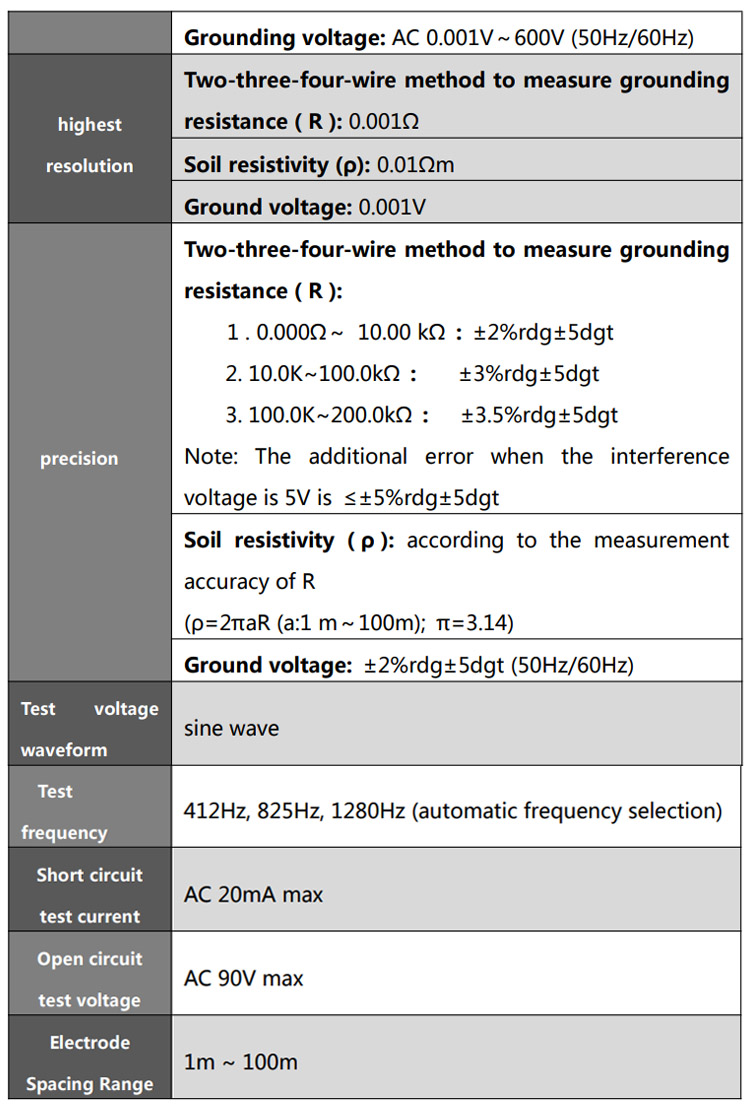

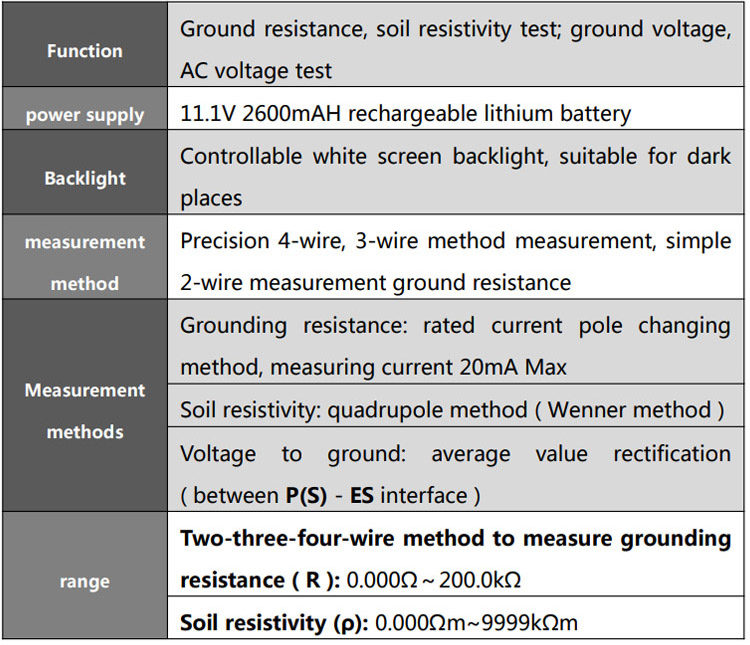

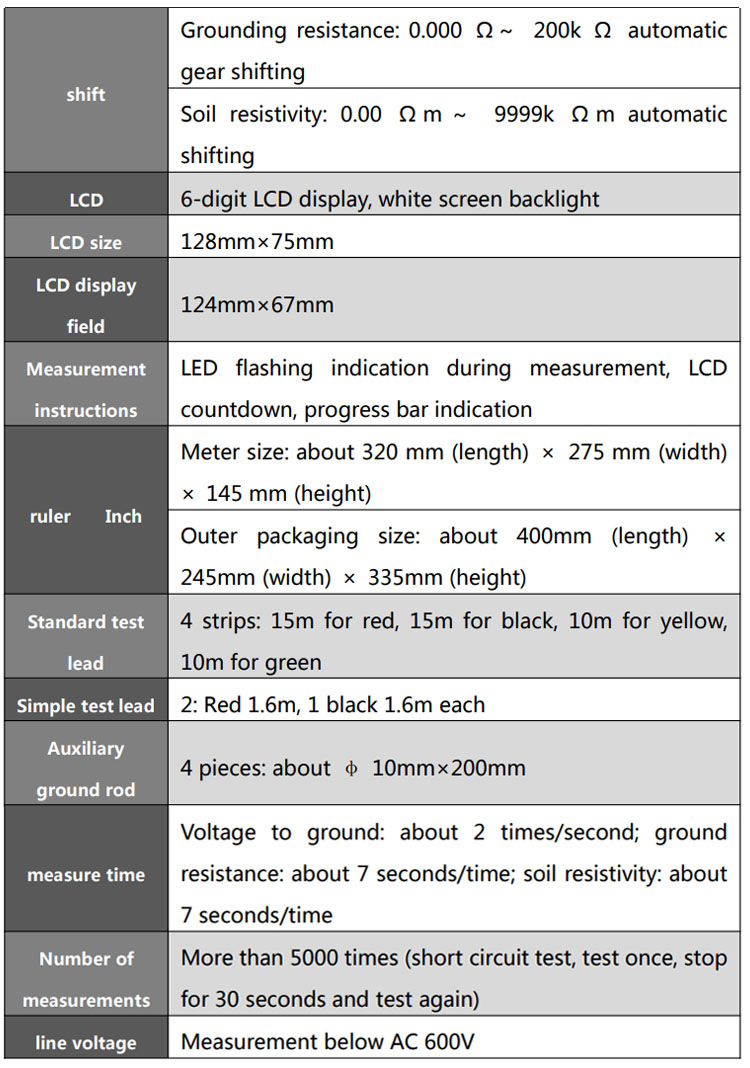

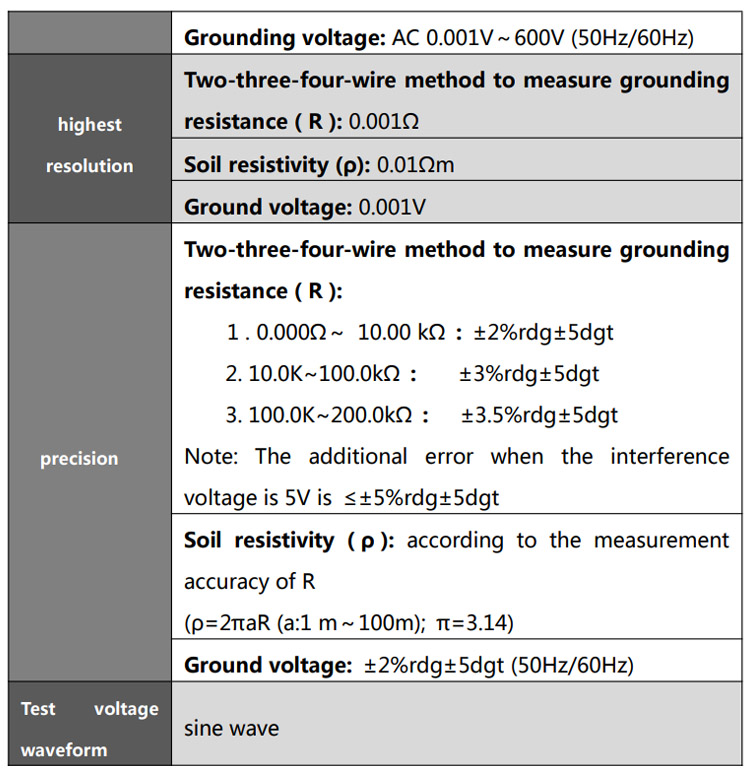

Thông số kỹ thuật

Các tính năng chính

Độ chính xác cao & Chống nhiễu‌: Tự động chọn tần số (412Hz/825Hz/1280Hz) giúp giảm thiểu nhiễu. Độ chính xác trong phép đo điện trở đất có thể đạt ±2%rdg±5dgt trong phạm vi 0,000Ω–10,00kΩ.

Thiết kế mạnh mẽ và di động‌: Đi kèm trong hộp công cụ trạm gốc cấp công nghiệp được đánh giá có thể chịu được áp suất 200 kg. Nó có trọng lượng nhẹ (trạm gốc 2,7 kg) và thích hợp để sử dụng tại hiện trường.

Phạm vi đo rộng‌: Điện trở đất: 0,000Ω–200 kΩ; Điện trở suất của đất: 0,00 Ω·m–9999 kΩ·m; Điện áp nối đất/AC: 0,001–600,0 V.

Hoạt động thân thiện với người dùng‌: Màn hình LCD lớn có đèn nền, thanh tiến trình kiểm tra, chỉ báo đếm ngược và các nút/quay số chức năng trực quan. Nó có thể tự động phát hiện nhiễu (cảnh báo NOISE >5V) và tình trạng quá tải (màn hình OL).

Quản lý dữ liệu‌: Lưu trữ tối đa 300 bộ dữ liệu. Dữ liệu có thể được lưu giữ, xem xét, xóa trên thiết bị và truyền qua ‌RS232/USB sang PC‌ bằng phần mềm được cung cấp để báo cáo và in.

Tuân thủ an toàn‌: Đáp ứng IEC61010-1 (CAT III 300V, CAT IV 150V), với khả năng bảo vệ quá tải và cảnh báo an toàn rõ ràng về cách ly, giới hạn điện áp (không vượt quá 600V) và hoạt động thích hợp.

Ứng dụng

VS-3001 được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu kiểm tra hệ thống nối đất và phân tích đất đáng tin cậy, bao gồm:

Kỹ thuật điện‌ - Kiểm tra

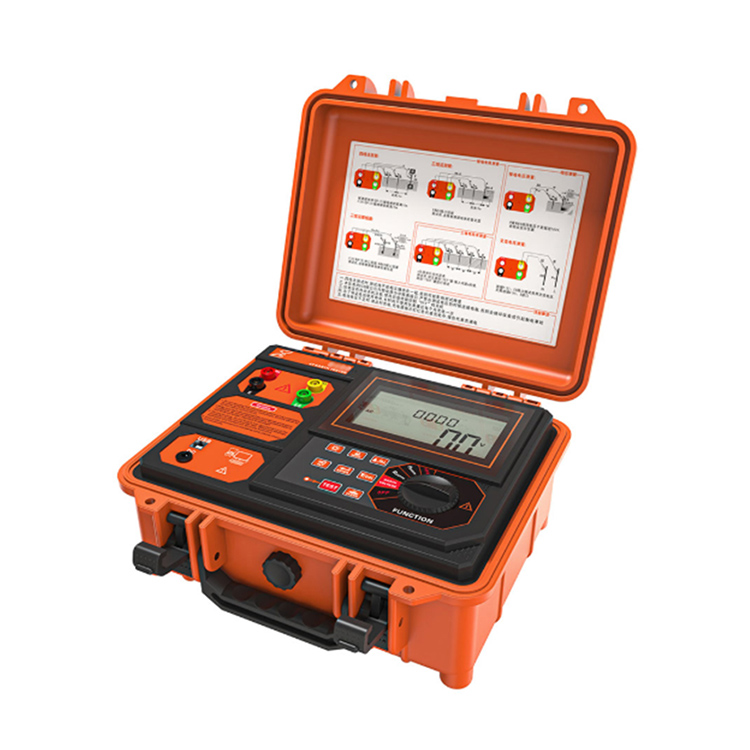

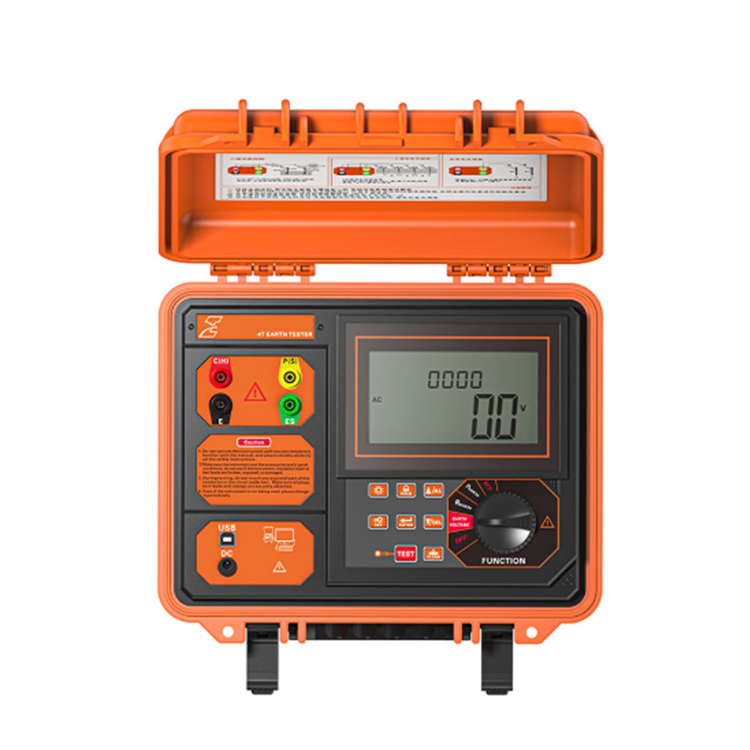

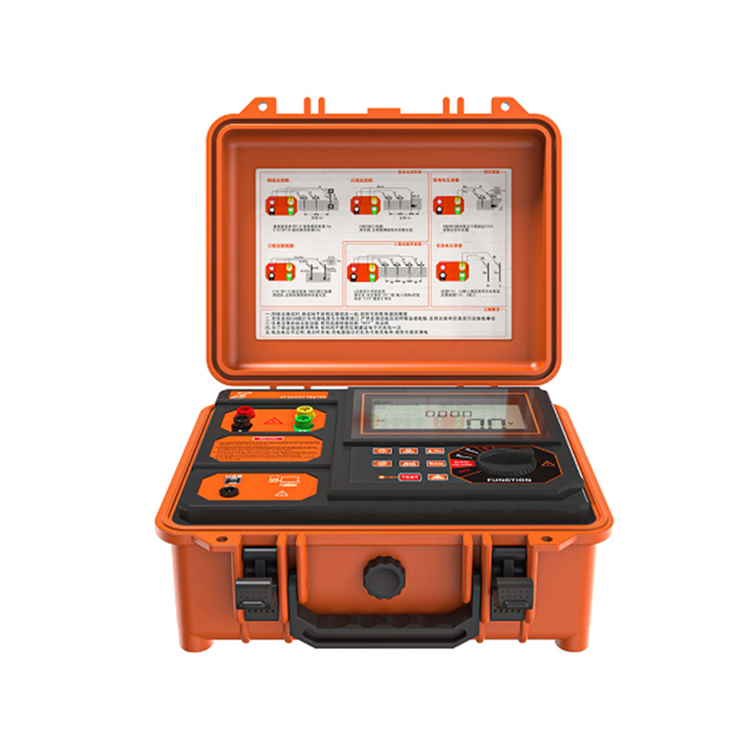

Kết cấu

1: Vị trí mô hình sản phẩm

Giao diện 2: C(H): cực hiện tại

Giao diện 3: E: cực nối đất

Giao diện 4: P(S): cực điện áp

5: Giao diện ES

6: Giao diện USB

7: Cổng sạc

8: LCD

9: Nút bánh răng chức năng

10: Khu vực trọng điểm

11: Cáp dữ liệu USB

12: Đồng hồ S480

13:4 vạch thử tiêu chuẩn

14: 2 dòng thử nghiệm đơn giản

15: Cọc nối đất phụ

1. Biểu đồ thanh tiến trình kiểm tra (hiển thị tiến trình kiểm tra, hiển thị động)

2. Chỉ báo cảnh báo (hiển thị khi chức năng cảnh báo được kích hoạt và nhấp nháy khi vượt quá ngưỡng cảnh báo)

3. Chỉ báo quá áp (hiển thị khi điện áp kiểm tra vượt quá 30V, nhắc nhở chú ý đến an toàn)

4. hướng dẫn giao tiếp

5. Chỉ báo giữ dữ liệu (hiển thị khi nhấn phím HOLD để giữ dữ liệu)

6. Hướng dẫn xem lại dữ liệu (hiển thị khi nhấn và giữ nút GIỮ trong 3 giây để vào xem lại dữ liệu)

7. Chỉ báo lưu trữ dữ liệu (hiển thị khi dữ liệu được lưu trong khi giữ dữ liệu bằng cách nhấn phím HOLD)

8. Chỉ báo tín hiệu nhiễu (hiển thị khi điện áp nhiễu vượt quá 5V)

9. Chỉ báo pin yếu

10. Hiển thị số lượng nhóm dữ liệu được lưu trữ

11. Dữ liệu thử nghiệm

12. Ký hiệu đơn vị điện áp

13. Ký hiệu đơn vị chiều dài

14. Ký hiệu đơn vị hiện tại

15. Ký hiệu đơn vị điện trở
